Analizzatore di reti vettoriale R&S ZNBT a 24 porteMai visto prima. Un analizzatore di reti vettoriale con ben 24 porte di misura. Lo ha realizzato Rohde & Schwarz per facilitare la caratterizzazione dispositivi con diverse porte di test e per velocizzare al massimo i collaudi di produzione effettuando le misure su più dispositivi in parallelo.

L'analizzatore di reti R&S ZNBT copre la gamma di frequenze da 9 kHz a 8,5 GHz e il suo modello base è equipaggiato con 4 porte di misura, espandibili fino a 24 porte.

Una delle applicazioni tipiche dell'analizzatore R&S ZNBT è la caratterizzazione e il collaudo di dispositivi multiporta attivi e passivi, come ad esempio i moduli di ingresso dei telefoni cellulari multibanda.

Quando viene configurato con il numero massimo di porte di test, l'analizzatore di reti R&S ZNBT permette di determinare tutti e 576 parametri S di un dispositivo in prova a 24 porte.

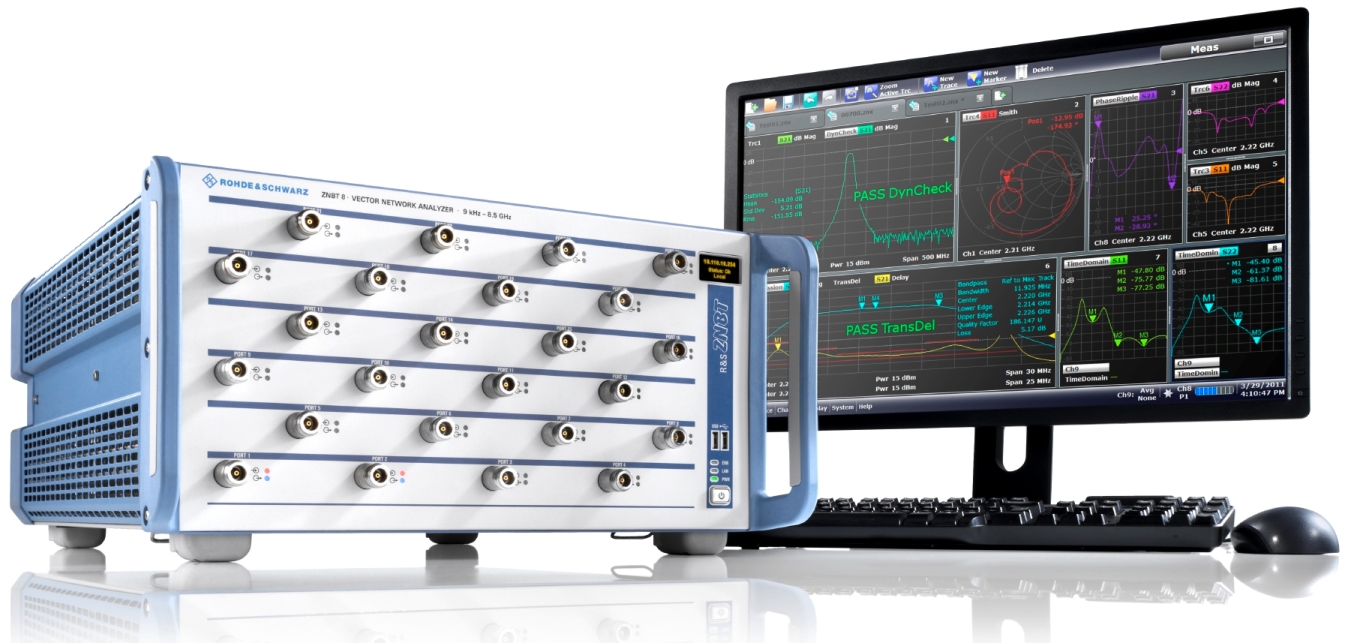

Analizzatore R&S ZNBT con display esternoNon richiedendo alcun sistema di commutazione, le misure su dispositivi multiporta sono velocissime. Ad esempio, l'analizzatore R&S ZNBT può completare la misure di 576 parametri S su 201 punti di frequenza in meno di 260 ms, un decimo del tempo che sarebbe richiesto usando un analizzatore di reti R&S ZNB abbinati alla matrice di commutazione R&S ZN-Z84 di Rohde & Schwarz, già di per sé strumenti molto veloci.

Inoltre, l'analizzatore R&S ZNBT può misurare più dispositivi in parallelo, soluzione molto interessante in produzione come alternativa all'utilizzo di più strumenti.

Eliminando la matrice di commutazione del banco di collaudo, si eliminano anche le perdite che inevitabilmente vengono introdotte, dando modo all'analizzatore R&S ZNBT di sfruttare l'intera sua gamma dinamica di 130 dB, con un livello di potenza di uscita massima che arriva a 13 dBm.

Lo strumento è privo di display e può essere controllato tramite un monitor esterno con mouse e tastiera, oppure touchscreen.

L'interfaccia utente è molto intuitiva e simile a quella dell'analizzatore di reti R&S ZNB, con tutte le sue funzioni accessibili con non piàù di tre passi di configurazione.
