Analizzatore di reti vettoriale PicoVNA 106Ben nota per i suoi oscilloscopi compatti con interfaccia USB, ora l'azienda inglese Pico Technology rilancia con un analizzatore di reti vettoriale (VNA) molto compatto ed economico dalla caratteristiche professionali.

La dimensioni estremamente ridotte di questo analizzatore di reti, che si usa affiancando un qualunque PC o notebook, permette di effettuare comodamente in laboratorio tutte le classiche misurare sulla caratterizzazione di componenti a radiofrequenza.

Il modello PicoVNA 106 è un analizzatore di reti completo funzionante nella gamma di frequenze compresa da 300 kHz a 6 GHz e, nonstante il suo prezzo estramente competituvo, consente di effettuare misure di grande accuratezza sfruttando la sua architettura interna a quattro ricevitori.

Lo strumento supporta varie metodologia di taratura (calibrazione), a 8 e 12 termini, evitando gli effetti negativi degli errori non correggibili con le classiche architetture di miusra a tre ricevitori.

L'analizzatore supporta anche anche metodi di taratura di semplice utilizzo noti come ‘enhanced isolation correction’ e ‘unknown thru’.

La gamma dimaica è di ben 118 dB a 10 Hz e il rumore RMS della traccia è di appena 0,005 dB RMS alla larghezza di banda massima di 140 kHz.

Software di analisiTutti e quattro i parametri S possono essere ricavati tipicamente in appena 190 μs per punto di misura. In altre parole, è possibile generare un file Tuchstone S2P a due porte da 500 punti, compatibile con tutti i principali strumento di simulazione, in meno di un decimo di secondo

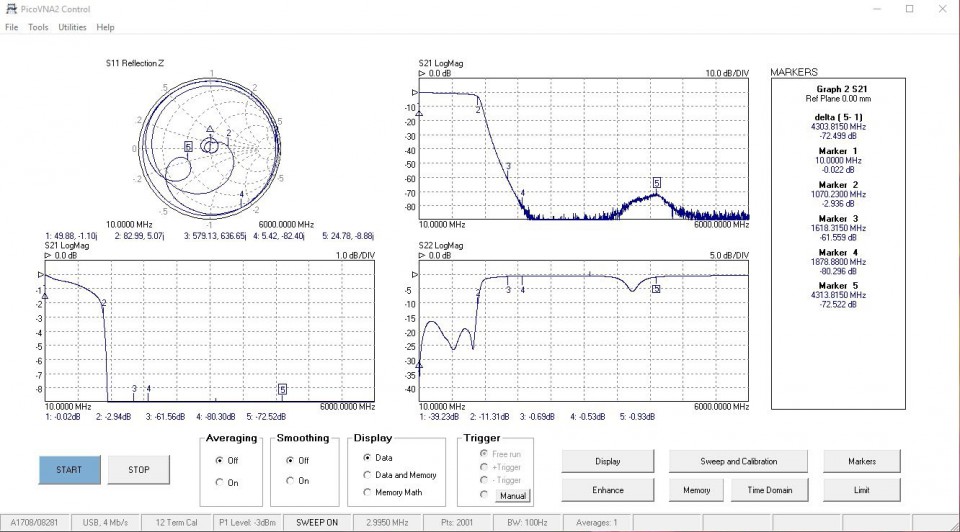

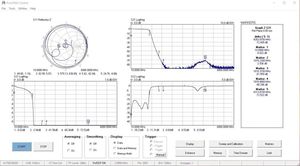

L'analizzatore PicoVNA 106 viene formito con un software per Windows che consente di disegnare i classici grafici relativi alle misure scalari o vettoriali per misura e una porta e due porte, oltre a salvare i dati in formato tabellare, compresno il formato Touchstone.

Il software contiene anche le funzionalità della trasformata di Fourier nel dominio del tempo, che permette di ricavare facilmente m,isure di distanza dal guasto e sulla risposta impulsiva.



Categoria: RF e Microonde
