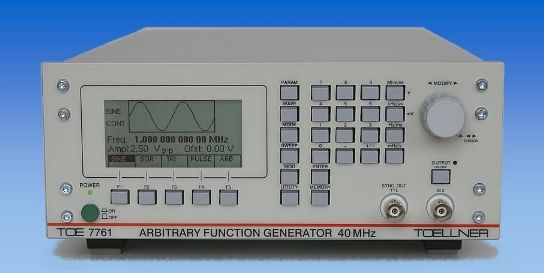

Il nuovo generatore di funzioni arbitarie ROE 7761 realizzato dall'azienda tedesca Toellner usa la tecnica di sintesi digitale diretta (DDS) per creare forme d’onda di elevata qualità e precisione.

Il campionamento fino a 80 Ms/s può essere controllato da un clock esterno. I segnali arbitrari possono avere fino a 1.000.000 di punti di campionamento con una risoluzione verticale di 14 bit.

Ciò consente una buona simulazione di segnali reali di qualunque genere. Un’ampia scelta di forme d’onda standard già inlcuse come sinusoide, triangolo, quadra, rampa, ecc. semplifica la creazione di nuove forme d’onda arbitrarie.

Il segnale di uscita può essere regolato fino a 10 Vpp su 50 ohm con una regolazione di offset di +/- 5V su 50 ohm. Una gamma completa di possibilità di trigger è disponibile con sorgenti di trigger interne o esterne.

Il modo operativo gate e burst è disponibile per generare treni d’onda. La funzione sweep generator per segnali standard e vari metodi di modulazione completano lo strumento.

Un riferimento di clock esterno da 10 MHz consente di sincronizzare lo strumento per regolazioni di fase precise. Le operazioni di impostazione sono rese semplici e comode grazia al display grafico LCD e una manopola di rotazione multifunzione. Inoltre, possono essere memorizzate in una memoria non volatile fino a 50 configurazioni operative.

Il software ArbSoft incluso semplifica la creazione, la selezione e il download delle forme d’onda complesse. I dati possono essere importati da diverse sorgenti. Forme d’onda multiple possono essere memorizzate nella memoria flash dello strumento pronta per l’esecuzione.
