L'offerta di strumenti di base Rohde & Schwarz si arricchisce di una nuova famiglia di oscilloscopi per segnali misti caratterizzata da un rapporto prezzo/prestazioni molto conveniente e una larghezza di banda che arriva fino a 300 MHz.

I nuovi oscilloscopi con canali di ingresso analogici e digitali R&S HMO1202 offrono una frequenza di campionamento massima che arriva a ben 2 Gs/s e una ricca serie di funzioni di analisi matematiche applicabili ai segnali.

Gli strumenti hanno un formato estremamente compatto e si adattano a molteplici attività di sviluppo e debug grazie alla presenza di 2 canali analogi e 8 digitali, con una profondità di memoria che arriva a 2 Msample e una sensibilità verticale di 1 mV/div, valori di tutto rispetto per strumenti di questa fascia di prezzo.

Questi nuovi modelli rappresentano l'evoluzione della serie di oscilloscopi per segnali misti R&S HMO1002 introdotti lo scorso anno da Rohde & Schwarz nell'ambito della sua famiglia di prodotti 'Value Instruments' economicamente molto convenienti

La disponibilità dei canali digitali per si presta ad esempio per analizzare i comandi sui bus seriali SPI mentre si verificano simultaneamente i segnali acquisiti sui due canali di ingresso analogici.

Ricca serie di funzioni di analisi

Una delle caratteristiche peculiari di questa serie di oscilloscopi è l'ampia disponibilità di funzioni matematiche e di analisi applicabili ai segnali acquisiti. Oltre alle quattro classiche operazioni aritmetiche, lo strumento è in grado di applicare funzioni logaritmiche e di integrazione sulle forma d'onda acquisite.

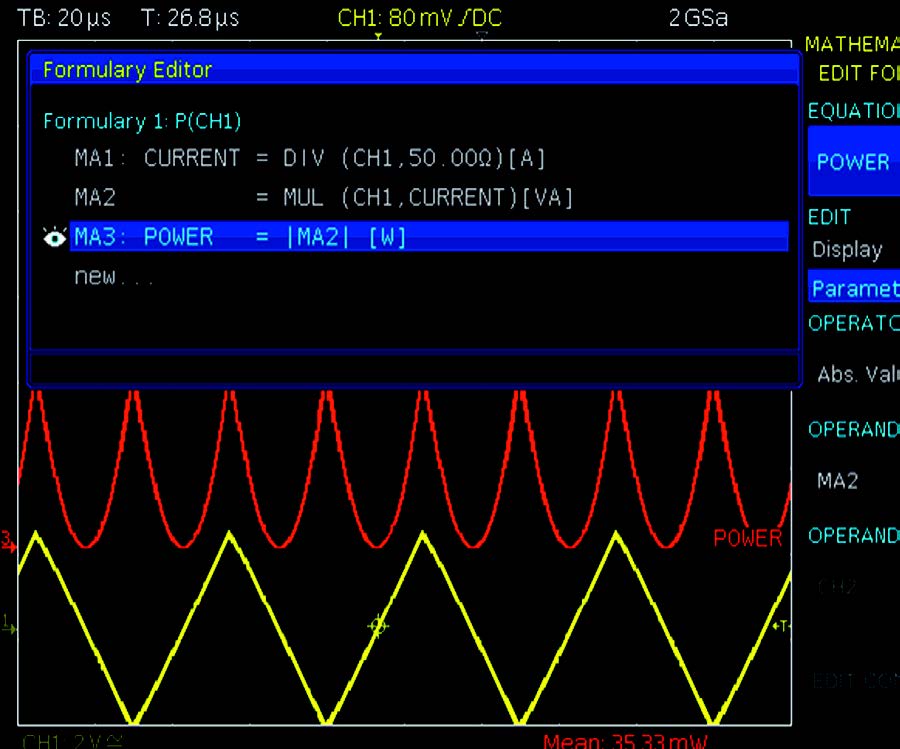

Tramite l'editor di formule integrato, è possibile ad esempio definire una funzione di integrazione per determinare la quantità di carica accumulata in un condensatore, oppure derivare la quantità di potenza a partire da misure di tensione e corrente.

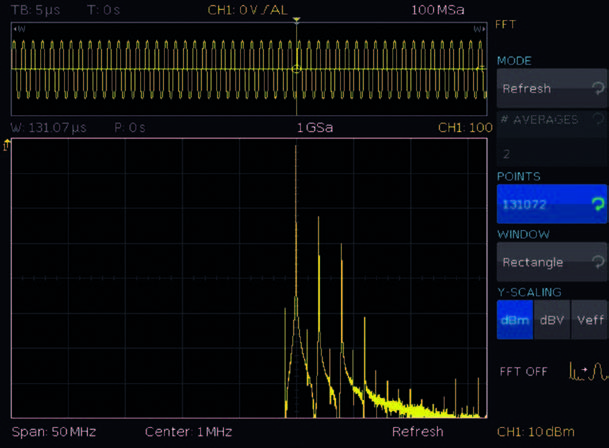

La funzione FFT applicabile su porzioni di forme d'onda lunghe ben 128 kpoint, come di solito è possibile solo su strumenti di fascia ben più alta, consente di abbinare la analisi nel dominio del tempo con quelle nel dominio della frequenza in modo molto flessibile.

Le analisi FFT possono essere eseguite anche su segnali registrati, variando la larghezza della finestra per ottenere informazioni sullo spettro secondo in varie condizioni.

Generatore di pattern integrato

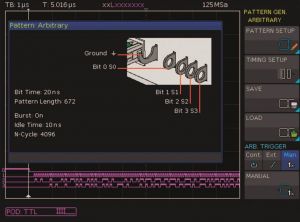

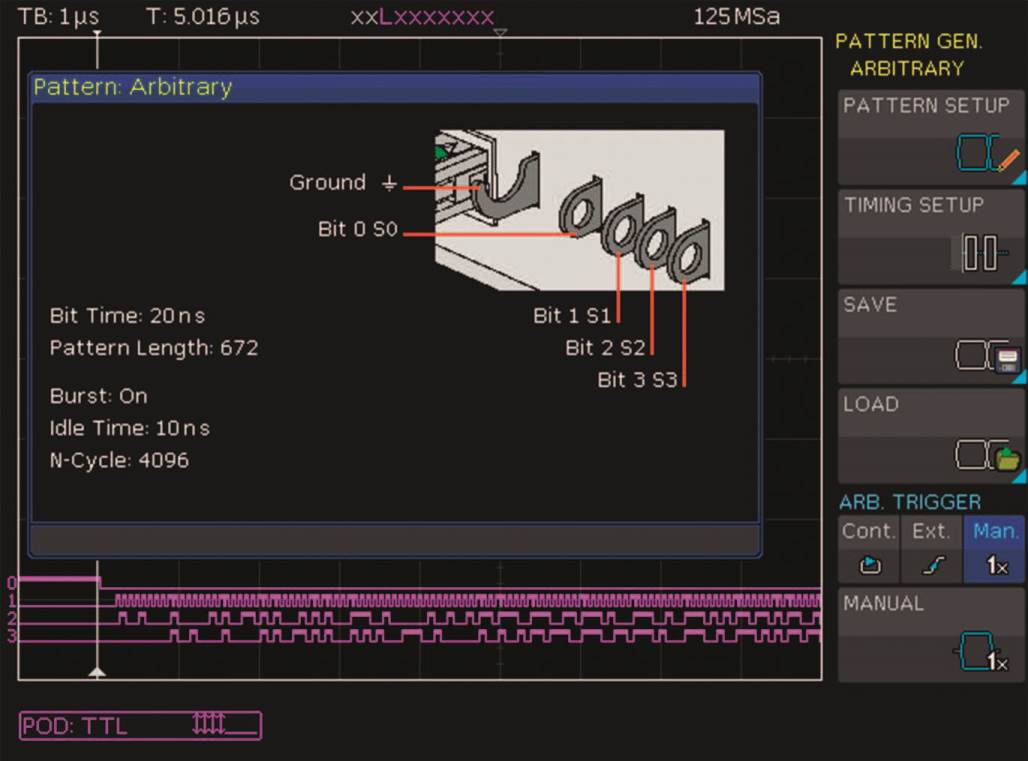

Un'altra caratteristica particolare di questa famiglia di oscilloscopi è il generatore di pattern integrato, che permette di creare messaggi con protocolli personalizzati a velocità fino a 50 Mbit/s con sequenze lunghe fino a 2 kbit.

Si tratta di una funzione che può rivelarsi molto utile per emulare il comportamento di componenti non ancora fisicamente disponibili, ad esempio dei sensori.

Tra le numerose altre funzioni avanzate fino sono i test con maschera per eseguire test di tipo passa/non passa (pass/fail) in fase di collaudo, così come la velocità di aggiornamento pari a 10.000 forme d'onda al secondo.

Gli oscilloscopi R&S HMO1202 si possono collegare molto facilmente al PC con il quale possono scambiare file con semplici operazioni di drag and drop, oltre a essere telecomandabili da un qualunque browser grazie al web server integrato.

Versioni e aggiornamento con voucher

Gli oscilloscopi della nuova serie R&S HMO1202 sono disponibili in 3 modelli: R&S HMO1212 con larghezza di banda di 100 MHz, R&S HMO1222 da 200 MHz e R&S HMO1232 da 300 MHz.

Tramite dei semplici voucher acquistabili da Rohde & Schwarz è possibile aggiornare gli strumenti in qualunque momento per estendere la larghezza di banda, così come per abilitare delle funzioni aggiuntive dedicate al trigger e alla decodifica di protocolli seriali come I2C, SPI, UART, CAN e LIN.
