Per facilitare lo sviluppo di sistemi di trasmissione e comunicazione dati ad altissima velocità che sfruttano la modulazione PAM-4, Tektronix ha sviluppato la nuova sonda ottica calibrata DPO7OE1, da utilizzare insieme ai suoi più potenti oscilloscopi real-time equipaggiati con le opzioni software dedicate all'analisi dei segnali PAM-4.

La nuova sonda ha le caratteristiche di un ricevitore ottico di riferimento (ORR, Optical Reference Receiver) per i segnali PAM-4 a 28 GBaud definiti dagli standard IEEE/OIF-CEI.

Grazie alla disponibilità di questa nuova sonda, si completa la soluzione create da Tektronix per l'analisi dei segnali ottici con modulazione PAM-4 già disponibile per gli oscilloscopi di tipo sampling.

La sonda ottica DPO7OE1 può essere utilizzata con gli oscilloscopi di tipo real-time della famiglia DPO70000SX, dando la possibilità ai progettisti di affrontare le attività di debug e caratterizzazione in modo più semplice.

Il pacchetto di analisi comprende le funzioni di recupero del clock da segnali PAM-4 e NRZ, trigger sulla modulazione, rilevamento errori e cattura di segnali correlati agli eventi.

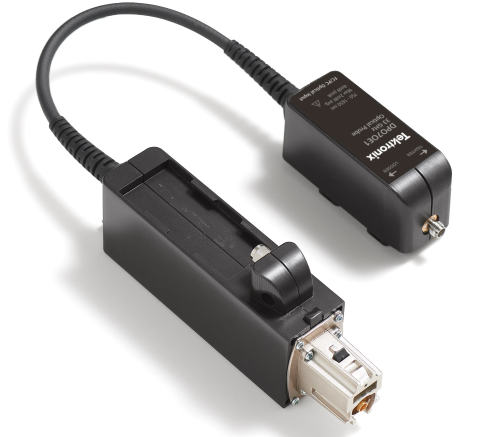

La sonda Tektroniz DPO7OE1 ha una larghezza di banda ottica di 33 GHz ottimizzata per il debug di segnali a 28 GBaud con modulazione PAM-4, ma può anche essere usata per l'analisi dei classici segnali con modulazione NRZ.

Il pacchetto software di analisi supporta tutte le misure standard sui segnali ottici, tra cui  ER, AOP, OMA, altezze e larghezza dell'occhio, oltre a tutte le misure particolari definite negli standard PAM4 IEEE e OIF-CEI, compreso TDECQ.
