Tektronix ha presentato una nuova soluzione per i suoi oscilloscopi dedicata a velocizzare i test e sui trasmettitori del bus DisplayPort Type-C.
Si tratta di una soluzione estremamente ottimizzata per effettuare tutte le prove di conformità sui trasmettitori prevista dallo standard DisplayPort Type C, che possono essere completate in sole 6 ore, un tempo notevolmente minore rispetto a quanto possibile con altre soluzioni precedentemente disponibili.
Una della maggiori difficoltà nell'esecuzione delle prove di conformità sui trasmettitori DisplayPort da parte dei progettisti era il lungo tempo richiesto dall'attesa del completamento delle numerose misure, che devono comprendere anche le verifiche legate alla conformità allo standard DisplayPort Type-C, una delle varianti prevista dalle specifiche USB 3.1.
Oltre a permettere la completa automazione delle misure, che permette di abbreviare i tempi di collaudo, la nuova release della soluzione Tektronix DisplayPort integra anche il supporto delle specifiche Type-C in modo automatico, liberando gli utilizzatori dalla necessità di modificare manualmente le impostazioni dello strumento in base ai risultati delle prove.
Una delle caratteristiche chiave di questa release inserita da Tektronix è l'introduzione delle librerie di misura DPOJET, che aiutano a svolgere le attività di caratterizzazione e messa a punto dei circuiti integrati.
Se un test non viene passato nel corso delle prove di conformità, si ha la possibilità di accedere immediatamente alla libreria DPOJET DisplayPort, per approfondire la causa che ha determinato l'anomalia, ad esempio indagando sulla correlazione tra i livelli di pre-enfasi e le escursioni di tensione misurate.

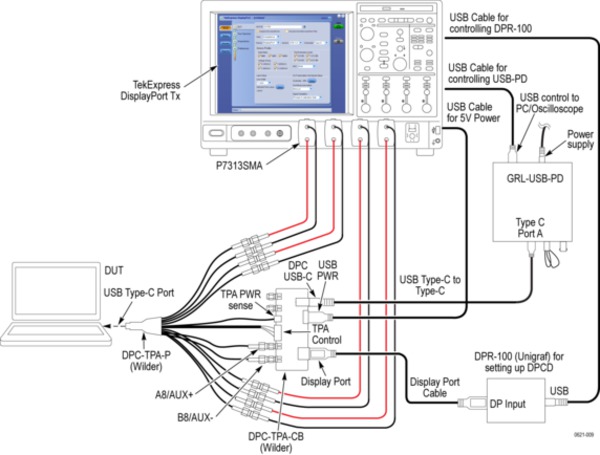

La soluzione DisplayPort TXx Option DP12 disponibile per gli oscilloscopi Tektronix DPO/MSO70000 e DPO70000SX supporta tutte le prove previste dalle specifiche DisplayPort 1.2 Type-C e CTS tramite il framework di programmazione TekExpress, che consente a sua volta di personalizzare le procedura di misura automatiche sfruttando i linguaggi Pyton e .Net.
