Decodifica universale NRZ e Manchester con oscilloscopio R&S RTOI segnali digitali con codifica Manchester e NRZ sono molto diffusi nei bus seriali di ogni tipo, sia di tipo standard che personalizzati dal progettista.

Per facilitare il debug con l'oscilloscopio di questo tipo di segnali molto diffusi nella pratica, Rohde & Schwarz ha realizzato un pacchetto software universale per i suoi oscilloscopi delle famiglie RTO e RTE che permette di impostare in modo molto comodo e flessibile la decodifica e il trigger.

Tramite l'opzione R&S RTx-K50 diventa molto più semplice interpretare i dati trasmessi su un bus digitale acquisiti tramite l'oscilloscopio. Le codifiche di tipo Manchester o NRZ sono usate ad esempio nei bus seriali Profibus, Dali, Mvb e in molti altri bus comunemente usati in ambito industriale.

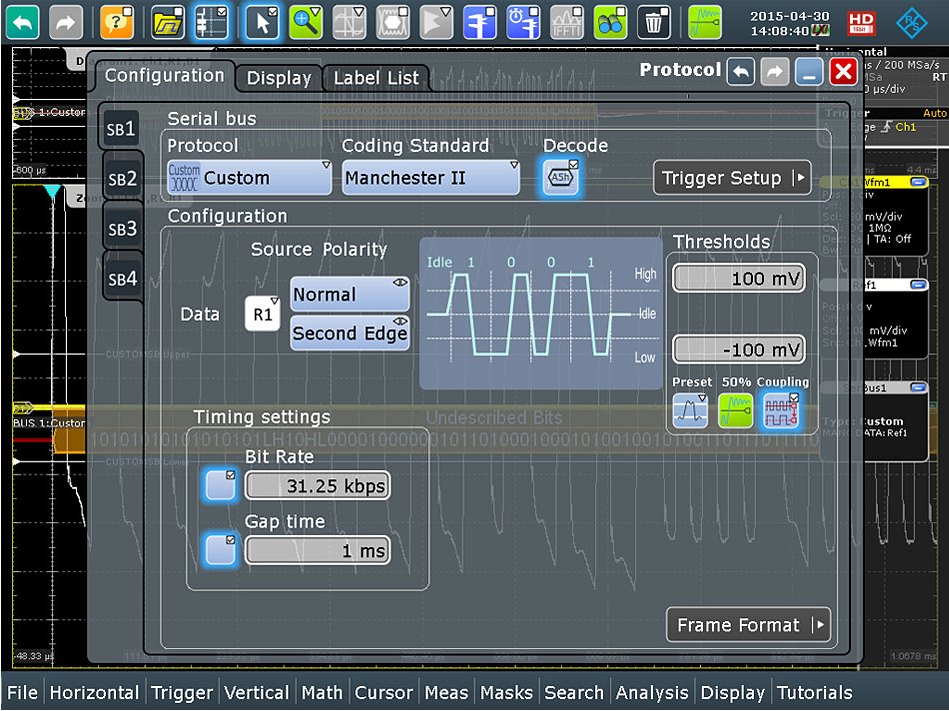

Configurazione personalizzata parametri del busIl nuovo pacchetto software di Rohde & Schwarz installabile nei suoi oscilloscopi supporta velocità di trasmissione dati fino a 5 Gbit/s e 50 diversi formati di telegramma, che possono essere configurati in modo flessibile dall'utilizzatore.

Ad esempio, si possono definire in modo personalizzato, lunghezza e formato del preambolo, ID della trama, formato dei dati, CRC e così via, per poi ottenere una rappresentazione in chiaro sullo schermo dell'oscilloscopio che si sovrappone alla forma d'onda acquisita.

La funzione di decodifica aiuta anche a identificare eventuali violazioni del codice Manchester, nonché l'eventuale superamento delle soglie impostate per la validità del segnale.

Grazie alla funzione di test con maschera, è possibile effettuare fino a 600.000 test al secondo sul segnale per verificarne la rispondenza alle specifiche del protocollo.

Inoltre, gli oscilloscopi RTO e RTE di Rohde & Schwarz hanno la possibilità di decodificare contemporaneamente fino a quattro protocolli seriali diversi, per facilitare il debug di sistemi indagando sulle correlazioni tra segnali e bus dedicati a funzioni diverse.
