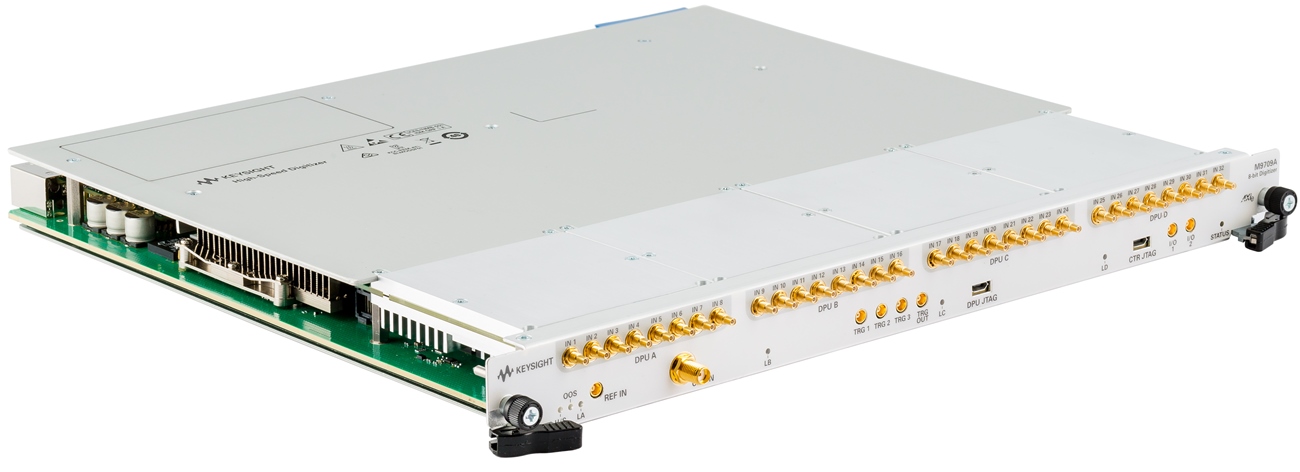

Keysight Technologies ha presentato un digitalizzatore modulare ad alta velocità che concentra nel formato modulare AXIe ben 32 canali di acquisizione a 8 bit con una larghezza di banda di 500 MHz.

Lo strumento M9709A ha una frequenza di campionamento massima di 1 Gs/s su tutti e 32 i canali e di 2 Gs/s su 16 canali, che sono tutti perfettamente sincronizzati.

Si tratta di uno strumento di misura particolarmente adatto per realizzare sistemi di analisi di un gran numero di segnali, ad esempio nel campo della fisica delle alte energie o in altre applicazioni di ricerca avanzata.

La presenza di una grande memoria di acquisizione interna, fino a 16 GB, consente di catturare eventi di lunga durata anche alla massima frequenza di campionamento.

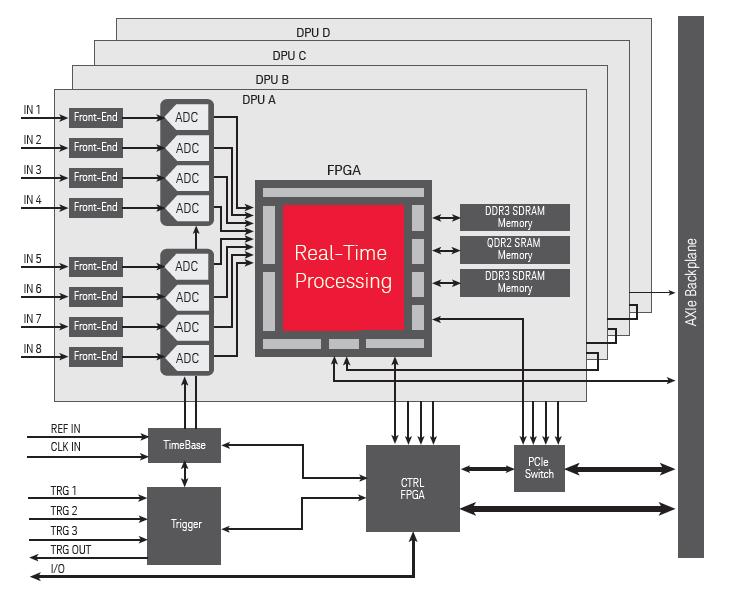

Per garantire una velocità di acquisizione elevata il blocco di acquisizione sfrutta un blackplane PCI Express Gen 2 a quattro corsie (x4) che consente di mantenere una velocità di trasferimento dei dati fino a 1,2 GB/s.

Inoltre, il convertitore analogico/digitale è affiancato da quattro circuiti logici programmabili (FPGA) della serie Xilinx Virtex-6 che permettono eventualmente di effettuare ulteriori elaborazioni personalizzate in tempo reale sul segnale acquisito.

Essendo destinato ad applicazioni di ricerca e sviluppo, il digitalizzatore M9709A offre anche eccellenti prestazioni in termini di accuratezza, testimoniate da un valore di ENOB (numero di bit effettivi) che arriva a 6,9, una gamma dinamica priva di spurie du 52 dBc e un rapporto segnale/rumore di 44 dB.

Il digitalizzatore M9709A può essere inserito all'interno di un qualunque cestello in formato AXIe e può ad esempio entrare a far parte di un sistema di acquisizione da 96 canali affiancando 3 moduli.
