L'azienda scozzese EasySYNC specializzata in strumentazione di misura con interfaccia USB ha ampliato la sua gamma di prodotti con un nuovo minuscolo analizzatore di stati logici, il modello ES-DLA-8/16.

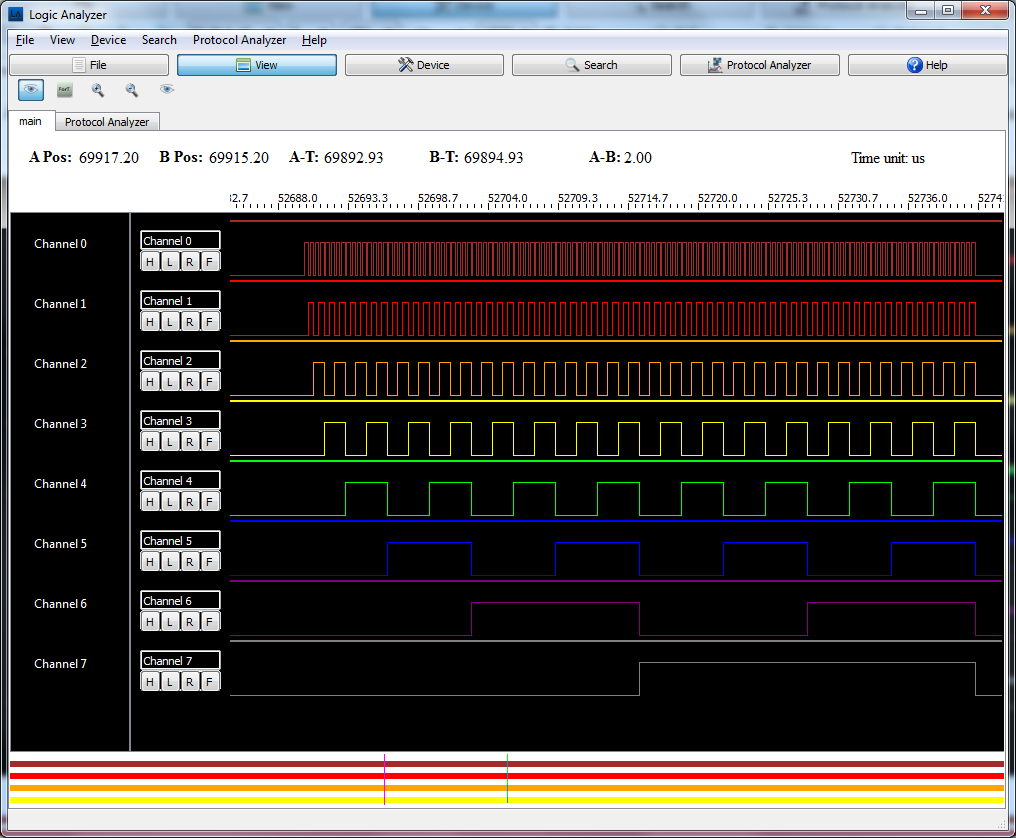

Si tratta di una strumento utilizzabile con un qualunque PC che combina le funzionalità di analizzatore logico e analizzatore di protocollo.

Alimentato direttamente dalla porta USB, prevede diverse modalità di acquisizione del segnale con la possibilità di usare clock interno ed esterno con varie modalità di trigger.

Con dimensioni di appena 40 mm x 10 mm x 53 mm, l'analizzatore logico ES-DLA-8/16 permette di acquisire 8 oppure 16 canali con una frequenza massima di campionamento di 60 MHz.

Le impostazioni del trigger prevedono le classiche definizioni su fronti di salita a discesa o livello logici alti e bassi, mentre la modalità pre-trigger permette di sfruttare un buffer per memorizzare gli eventi da posizioni antecedenti dello 0%, 25%, 50%, 75% o 100% della memoria disponibile rispetto all'evento di trigger identificato.

Lo strumento ha una memoria hardware interna di 256 MB, ma in totale è posssibile memorizzare un massimo di 1 miliardo di campioni tramite l'applicativo software fornito da EasyLogic.

Nella modalità di analizzatore di protocollo, lo strumento è in grado anche di decodificare le transazioni tipiche dei bus seriali I2C, SPI, UART genearica e OneWire.
