LeCroy ha presentato uno strumento di nuovo tipo battezzato con il fantasioso acronimo di PeRT3, che sintetizza le funzionalità di Protocol-enabled Receiver and Transmitter Tolerance Tester
In sostanza si tratta di uno strumento che combina le funzionalità di un generatore di segnali, di un tester di tasso d'errore sul bit (BERT) e di un analizzatore di protocollo.
Lo strumento è indirizzato a risolvere le problematiche che ricadono sia nell'ambito dei segnali fisici, sia in quello dell'analisi di protocollo, con l'obiettivo di permettere una più semplice e rapida caratterizzazione dei sistemi basati sui più recenti e veloci bus seriali, come PCI Express, SATA, SAS e USB 3.0.
PeRT3 è in grado di generare segnali seriali perfetti o con degrado controllato a seconda delle esigenze di misura. Per esempio, più generare segnali a basso jitter per misurare il BERT di un ricevitore o di un sistema, oppure può introdurre imperfezioni, sia a livello di segnale fisico, sia a livello di protocollo, per studiare e caratterizzare il sistema in esame al variare delle condizioni operative.

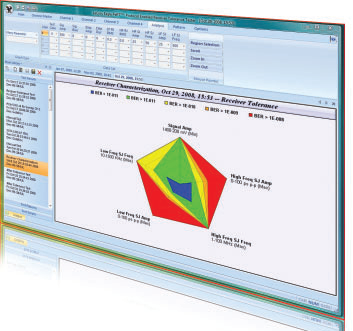

Quindi, variando per esempio la qualità della modulazione del segnale generato e il livello di jitter o di errori logici di protocollo, è possibile ricavare rapporti e grafici multidimensionali che sintetizzano le prestazioni reali del proprio sistema o che mettono in luce eventuali criticità.
