L'analizzatore di impedenza dei circuiti stampati E5063A di Agilent Technologies (Keysight) è uno strumento per misurare con grande accuratezza e ripetibilità in ambienti di produzione le caratteristiche delle tracce e dei materiali con cui sono realizzate le schede che trasportano segnali ad alta velocità.

Poiché i moderni circuiti elettronici ad alta velocità sono molto più sensibili alle variazioni di impedenza dei PCB, è indispensabile misurare con grande accuratezza le caratteristiche delle piste onde verificare la rispondenza alle sempre più strette tolleranze ammesse.

L'analizzatore di PCB E5063A di Agilent utilizza un metodo avanzato di correzione degli errori di misura per migliorare l'accuratezza e la ripetibilità delle misure di impedenza e dei parametri S.

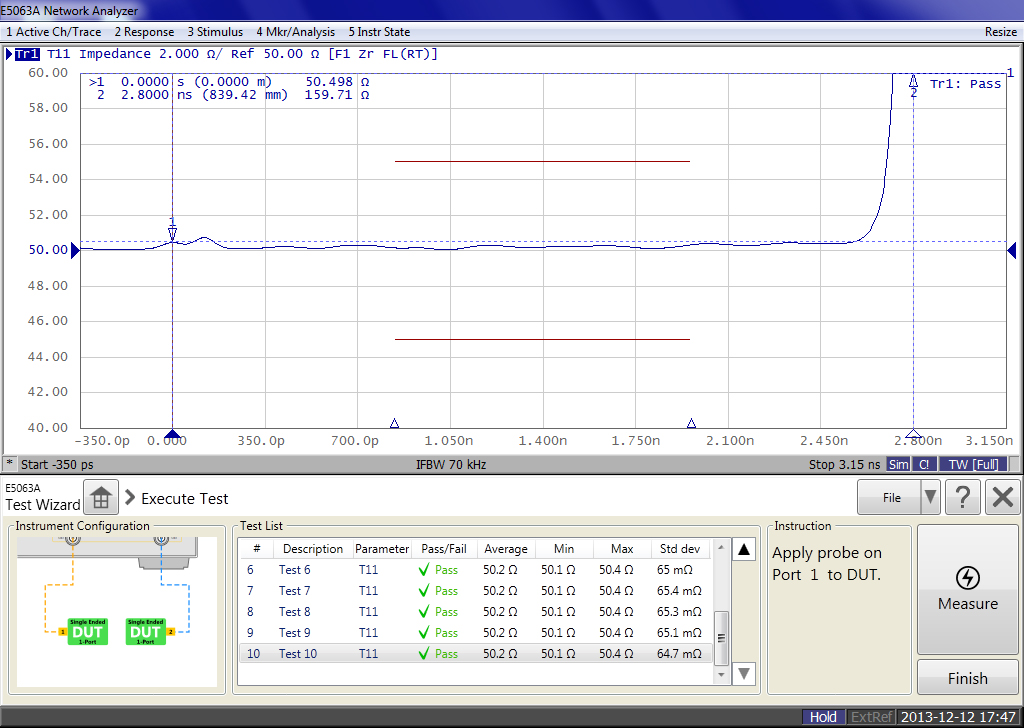

Lo strumento è fisicamente costituito da un analizzatore di reti Agilent della serie ENA e da un software specifico che effettua misure nel dominio del tempo tramite riflettometria (TDR) e misure di riflessione per calcolare i parametri S.

Inoltre, il circuito di protezione dalle scariche elettrostatiche aiuta a superare le problematiche tipiche a cui sono soggetti gli strumenti di misura tradizionali dedicati ai circuiti stampati.

Lo strumento Agilent E5063A PCB Analyzer è disponibile in tre varianti che differiscono per la frequenza massima di lavoro, che copre la banda da 100 kHz fino a, rispettivamente, 4,5 GHz, 8,5 GHz e 18 GHz.
