La combinazione di un oscilloscopio digitale a 4 canali e di un analizzatore di spettro da 3 GHz è ora disponible anche su strumenti di fascia più bassa e ad un prezzo inferiore.

La nuova categoria di strumenti inventata da Tektronix lo scorso anno con il nome di MDO (Multi-Domain Oscilloscope) è stata potenziata con nuovi modelli più econonmici che partono da una larghezza di banda di 100 MHz ad un prezzo base di € 9.230.

Rimangono invariate le caratteristiche del canale di acquisizione a radiofrequenza, un vero e proprio analizzatore di spettro ad ampia dinamica e basso rumore da 3 GHz, che si affiancano ai 4 canali di acquisizione analogici dell'oscilloscopio (basato sui modelli MSO/DPO4000) e ai 16 canali di acquisizione digitali.

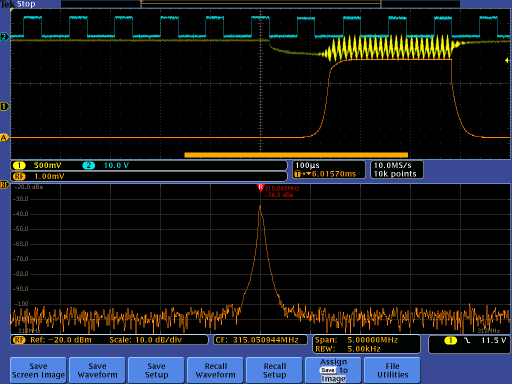

In sostanza, con gli oscilloscopi multidominio MDO4000 di Tektronix è possibile correlare istantaneamente la visione nel dominio del tempo dei segnali analogici e digitali con lo spettro di un segnale a radiofrequenza acquisito dal canale RF.

Il quinto canale di misura dell'oscilloscopio multidominio non è dedicato all'esecuzione di una FFT sul segnale acquisito nel dominio del tempo, bensì è costituito da un vero e canale di misura a radiofrequenza indipendente ottimizzato per l'analisi spettrale da 50 kHz a 3 GHz.

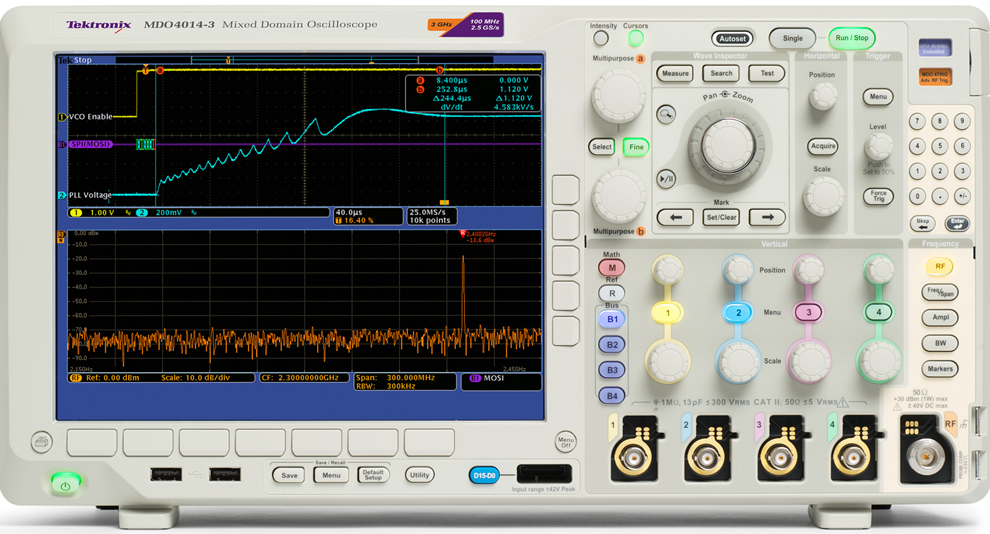

Tektronix ha deciso di ampliare la fruibilità di questo tipo di soluzione introducendo due nuovi modelli caratterizzati da una larghezza di banda inferiore dei quattro canali analogici presenti, rispettivamente da 100 MHz e 350 MHz, che si affiancano ai modelli da 500 MHz e 1 GHz già esistenti, abbassando di conseguenza il costo della soluzione per gli utilizzatori che non necessitano di osservare segnali nel dominio del tempo eccessivamente veloci.

Preamplificatore a basso rumore

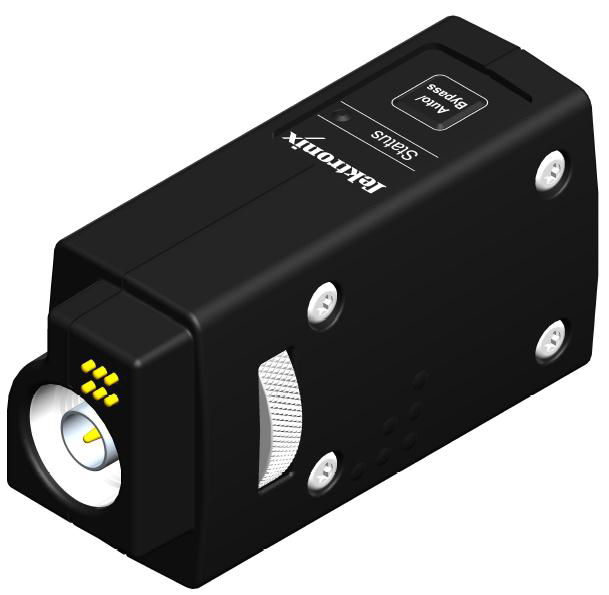

Oltre ai nuovi modelli MDO4000, Tektronix ha presentato anche il preamplificatore TPA-N-PRE utilizzabile con tutti gli oscilloscopi della serie MDO4000.

Questo nuovo accessorio riduce il rumore di fondo del canale RF di circa 10 dB, consentendo di visualizzare più accuratamente segnali di livello basso senza dover sacrificare la gamma dinamica.

Il preamplificatore a basso rumore lavora nella gamma di frequenza compresa tra 9 kHz e 6 GHz con un guadagno nominale di 12 dB ed ha un prezzo di listino di € 2.300.

Analisi dei segnali modulati con SignalVu

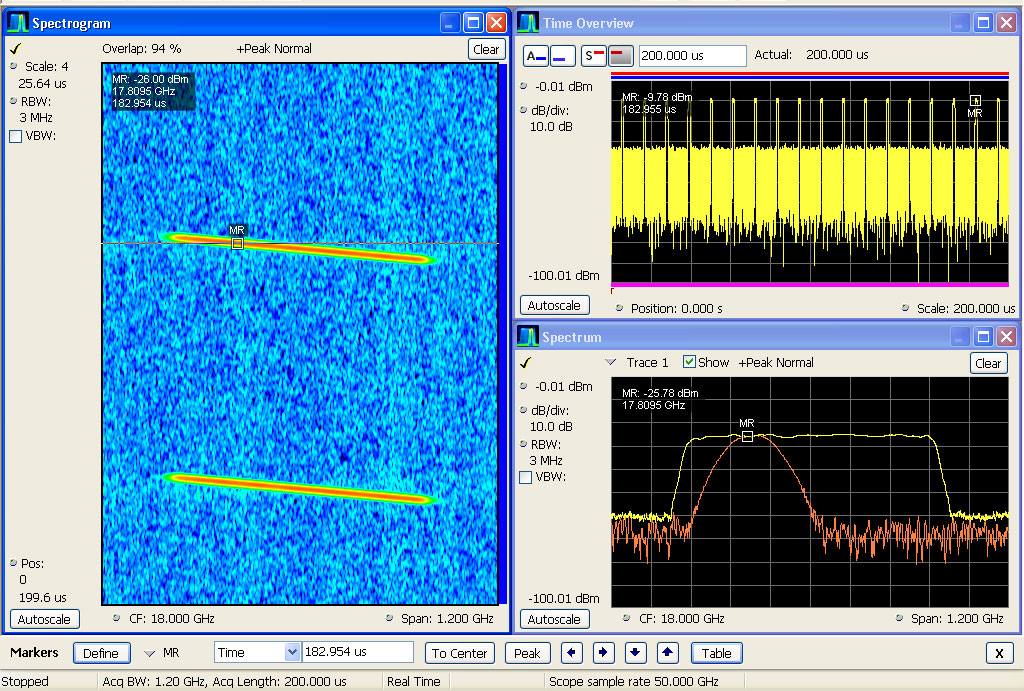

Per facilitare l'analisi dei segnali modulati, Tektronix ha anche introdotto la versione per PC del suo software SignalVu che può essere utilizzata in combinazione con tutti gli oscilloscopi della serie MDO4000.

SignalVu è il software Tektronix in precedenza disponibile solo per gli oscilloscopi di fascia alta che trasforma l'oscilloscopio in un analizzatore di spettro e modulazione mediante l'elaborazione matematica dei dati campionati.

La nuova versione di SignalVu per PC consente di acquisire i dati, ad esempio di una modulazione digitale, trasferirli dall'oscilloscopio al PC e analizzarli non in tempo reale per effettuare misure anche complesse sulla qualità della modulazione.

Il pacchetto software è commercializzato in forma modulare in base alle funzionalità di analisi del segnale che si intendono attivare, che vanno delle più classiche modulazioni AM/FM/PM all'analisi dei segnali audio, dall'analisi dell'EVM delle modulazioni digitali fino all'analisi flessibile dei più articolati segnali trasmessi con modulazioni OFDM.

Caratteristiche principali

Le caratteristiche principali dei nuovi nuovi oscilloscopi e analizzatori di spettro combinati di Tektronix e dei modelli già esistenti della famiglia MDO.
