Keysight Technologies (ex Agilent) ha presentato una nuova soluzione di riferimento per il collaudo e la caratterizzazione degli amplificatori di potenza a radiofrequenza basata sull'architettura modulare PXI.

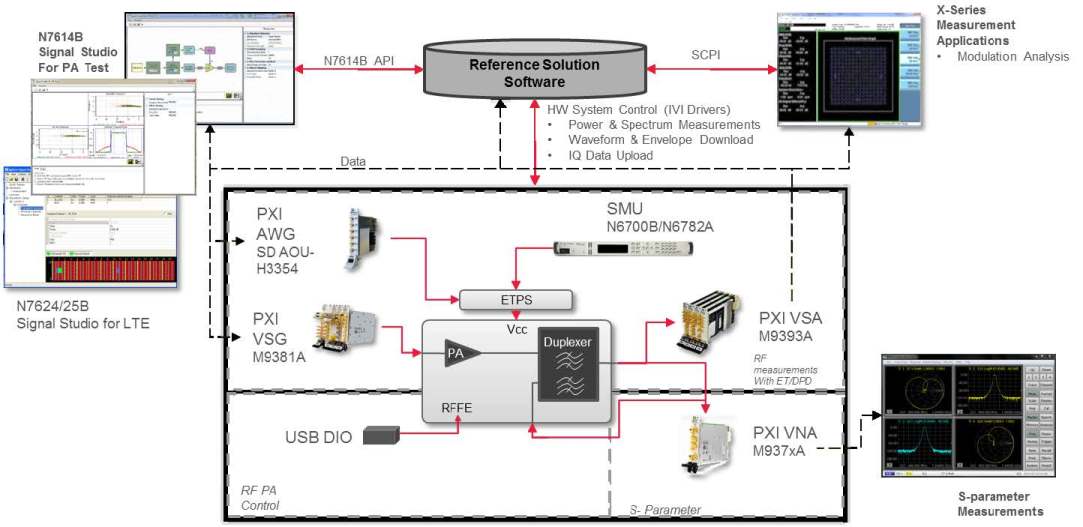

Si tratta di un banco di misura composto da hardware e software personalizzabili con il quale è possibile effettuare misure accurate di parametri S, distorsione armonica, potenza e qualità delle modulazione, in particolare su circuiti e moduli di nuova generazione che adottano le tecniche più avanzate, come la predistorsione digitale e l'alimentazione a tensione variabile con inseguimento dell'inviluppo (envelope tracking).

La soluzione di riferimento (Reference Solution) proposta da Keysight facilita ad esempio la caratterizzazione dei moduli di amplificazione compatti, come i PAD (power amplifier-duplexer), che integrano al loro interno sia componenti attivi che passivi, e che pertanto richiedono procedure di collaudo articolate per verificarne il corretto comportamento.

Il software di controllo permette di sincronizzare con tolleranze strettissime la sorgente di segnale con il generatore di forme d'onda arbitarie per ottenere un allineamento ottimale tra segnale modulante e inviluppo a radiofrequenza

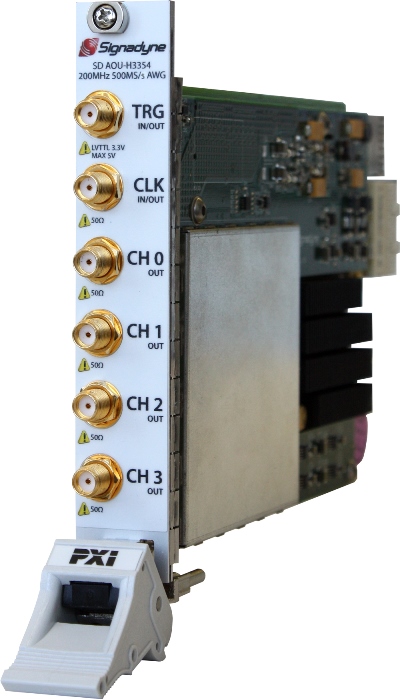

A livello hardware la soluzione permette di personalizzare gli strumenti di misura attingendo sia al catalogo di strumenti modulari Keysight, in cui sono presenti diversi generatori di segnali vettoriali, analizzatori di segnali, alimentatori e multimetri, sia moduli di misura di terze parti, come il generatore di forme arbitrarie Signadyne SD AOU-H3353.

A livello software questa soluzione di riferimento può attingere all'ampio catalogo di soluzioni dedicate ad applicazioni specifiche di Keysight, come N7614B Signal Studio for Power Amplifier Test, che incorporano numerosi algoritmi ben collaudati per effettuare misure con algoritmi standard e personalizzati, nonché i vari pacchetti per l'analisi dei segnali appartenenti alla famiglia Serie X.
