Agilent Technologies amplia la sua gamma di oscilloscopi a memoria digitale (DSO) con sei modelli di nuova generazione a 2 e 4 canali con larghezza di banda di 60 MHz, 100 MHz e 200 MHz.
Particolarità dei nuovi oscilloscopi Agilent serie 1000 è che sono dotati di funzionalità di misura che normalmente si trovano su strumenti ben più costosi.
Gli oscilloscopi Agilent serie 1000 sono realizzati informato leggero e compatto facilmente trasportabile con una profondità di appena 13 cm e un peso di circa 3 kg e hanno un luminoso display LCD da 5,7 pollici che garantisce immagini nitide e un angolo di visione molto superiore a quello tipico di strumenti analoghi di questa fascia di prezzo.
Il campionatore lavora con frequenza di campionamento massima di 2 G/s (con metà dei canali attivi) o 1 Gs/s su tutti i canali attivi contemporaneamente e la memoria per canale è rispettivamente di 20 kpts e 10 kpts.

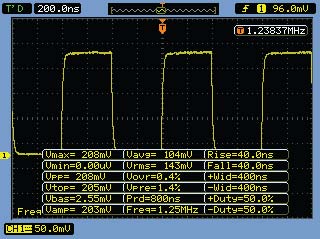

Tutti gli oscilloscopi serie 1000 possono visualizzare 23 misure automatiche - fino a 21 simultaneamente - tra cui misure realizzate con un contatore di frequenza a sei cifre incorporato.
Tre le misure automatiche disponibili vi sono: tempi di salita e discesa, ampiezza di picco, ampiezza media, valore efficace, periodo, frequenza, duty cycle e altre.

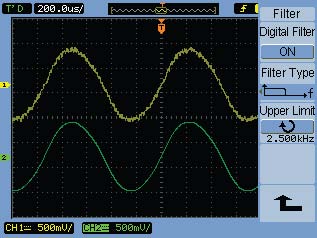

Gli oscilloscopi Agilent serie 1000 sono dotati di una serie di filtri DSP passa basso, passa alto, passa banda e cancella banda con frequenza di taglio programmabile, che aiutano l'utilizzatore a focalizzarsi sul contenuto spettrale più rilevante dei segnali.

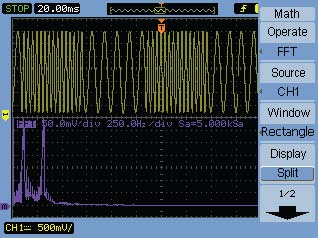

Inoltre, è possibile eseguire funzioni di eleborazione matematica tra le forme d'onda, compresa l'analisi spettrale FFT.
Pur essendo oscilloscopi economici, i modelli serie 1000sono dotati della funzionalità "sequenza", con la quale è più semplice scoprire problemi elusivi sul segnale.
Infatti,è possibile registrare e riprodurre fino a 1.000 occorrenze di un evento di trigger per identificare facilmente glitch e altre anomalie.

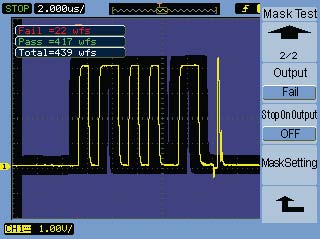

Inoltre, la serie 1000 ha di serie la funzionalità di test con maschera passa/non passa, che permette anche agli utilizzatori di oscilloscopi meno esperti di eseguire precisi collaudi parametrici, per esempio in una linea di produzione.
L'interfaccia utente e le mascherine per il pannello frontale sono disponibili in 11 lingue, italiano compreso.
Le porte USB e il software di connettività IntuiLink, che fanno parte della dotazione base, rendono semplice la condivisione delle misure e la stesura di documentazione.
Un kit didattico opzionale aiuta sia gli insegnanti che i responsabili di produzione a illustrare i fondamenti delle misure con l'oscilloscopio in meno di due ore.
I prezzi di listino degli oscilloscopi Agilent serie 1000.
Modello | DSO1002A | DSO1004A | DSO1012A | DSO1014A | DSO1022A | DSO1024A |
Prezzo base | € 990 | € 1.420 | € 1.230 | € 1.700 | € 1.540 | € 1.990 |
Banda | 60 MHz | 60 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
Canali | 2 | 4 | 2 | 4 | 2 | 4 |
Campionamento | 1-2 Gs/s | 1-2 Gs/s | 1-2 Gs/s | 1-2 Gs/s | 1-2 Gs/s | 1-2 Gs/s |
Memoria/canale | 10-20 kpts | 10-20 kpts | 10-20 kpts | 10-20 kpts | 10-20 kpts | 10-20 kpts |
