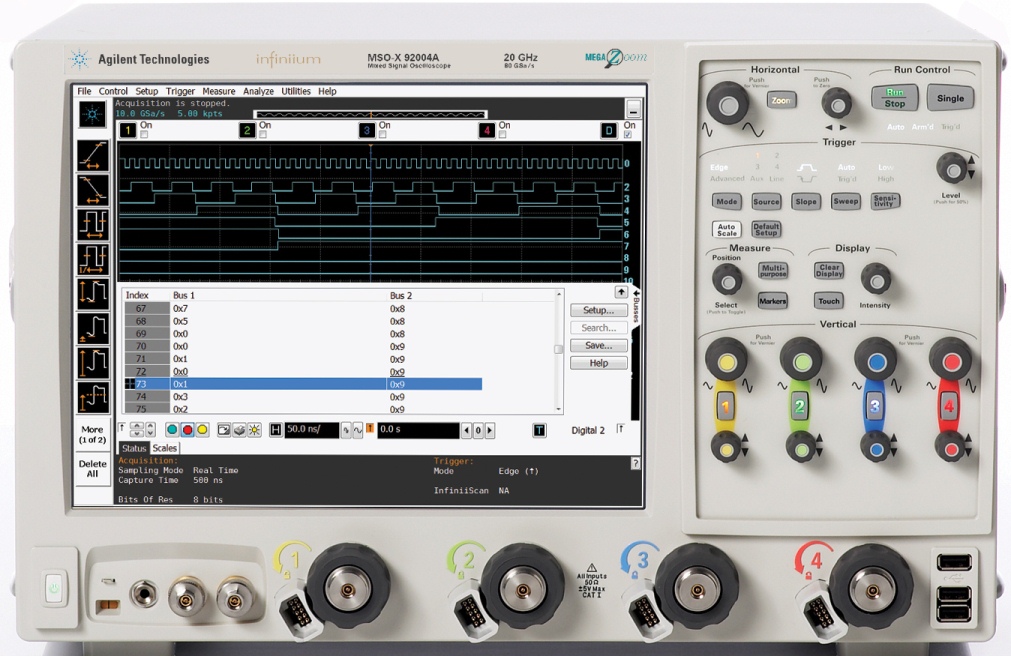

Agilent Technologies ha ampliato la sua gamma di oscilloscopi di fascia alta Infiniium 90000 Serie X con sei nuovi modelli per segnali misti (MSO) con larghezza di banda fino a 32 GHz sui canali analogici e campionamento sui segnali digitali fino 20 Gs/s e due nuove modelli DSO/DSA con larghezza di banda fino a 13 GHz.
I canali digitali supplementari integrati nei nuovi modelli per segnali misti possono funzionare con una frequenza di campionamento massima di 20 GSa/s in configurazione a 8 canali o fino a 10 Gs/s in configurazione a 16 canali.
I nuovi modelli DSO hanno una larghezza di banda dei canali analogici tra le più elevate sul mercato (fino a 32 GHz su due canali) e consentono di eseguire analisi e validazioni dei più sofisticati circuiti elettronici, come ad esempio quelli delle memorie DDR4-3200.
A tutti gli utilizzatori degli oscilloscopi della famiglia Infiniium 90000 Serie X, Agilent offre l'opportunità di aggiornare gli strumenti aggiungendo le funzionalità MSO per l'analisi dei segnali digitali.
Nella sezione di analisi digitale, gli strumenti Agilent Infiniium 90000 X integrano 400 milioni di punti di memoria di acquisizione per ciascun segnale dati.
Inoltre, per tener conto delle differenze nella velocità di campionamento tra l'acquisizione dei segnali analogici e di quella dei segnali digitali, la profondità della memoria di acquisizione digitale può essere automaticamente allineata con la lunghezza della traccia analogica, che può arrivare a 2 Gpts in questi oscilloscpoi Agilent. La grande capacità e l'allineamento delle profondità di memoria permette di correlare temporalmente i segnali analogici e digitali per identificare anche eventi anomali sfruttando lunghi tempi di acquisizione.
Poiché le moderni memorie veloci, come le DDR3, spesso sfruttano condizioni di qualificazione del segnale piuttosto complesse, non è semplice impostare il trigger su di esser con i metodi tradizionali. Per tale ragione, Agilent ha previsto una particolare modalità di trigger DDR3 che permette ai nuovi oscilloscopi per segnali misti di separare agevolmente le operazioni di lettura/scrittura allineando il diagramma a occhio in base a queste complesse condizioni applicate al segnale.
Grazie alla disponibilità dei sedici canali digitali, gli oscillosopi per segnali misti facilitano l'identificazione di eventuali anomalie sui protocolli di trasferimento dei segnali offrendo la possibilità di correlare le informazioni di protocollo acquisite dai segnali digitali con il segnale analogico corrispondente.
Gli oscilloscopi per segnali misti dispongono dello stesso connettore da 90 piedini presente anche negli analizzatori di stati logici di Agilent, così da poter utilizzare un'ampia gamma di accessori già disponibili, tra cui:
La caratteristiche principali dei nuovi modelli di oscilloscopi Infiniium 90000 Serie X.
Modello | Larghezza di banda (2/4 canali) |
Campionamento canali analogici (2/4 canali) |
Campionamento canali digitali (8/16 canali) |
DSOX91304A | 13/13 GHz | 80/40 Gsa/s | - |
DSAX91304A | 13/13 GHz | 80/40 Gsa/s | - |
MSOX91304A | 13/13 GHz | 80/40 Gsa/s | 10/20 Gsa/s |
MSOX91604A | 16/16 GHz | 80/40 Gsa/s | 10/20 Gsa/s |
MSOX92004A | 20/16 GHz | 80/40 Gsa/s | 10/20 Gsa/s |
MSOX92504A | 25/16 GHz | 80/40 Gsa/s | 10/20 Gsa/s |
MSOX92804A | 28/16 GHz | 80/40 Gsa/s | 10/20 Gsa/s |
MSOX93204A | 32/16 GHz | 80/40 Gsa/s | 10/20 Gsa/s |
