Rohde & Schwarz ha ampliato la sua offerta di sonde disponibili per i suoi oscilloscopi con due nuovi modelli per segnali ad alta tensione e segnali a banda larga.

La sonda attiva RT-ZS60 da 6 GHz permette di acquisire segnali veloci di tipo single-ended con tensione riferita a massa, mentre la sonda RT-ZD01 attiva differenziale ad alta tensione permette di acquisire segnali fino a 1 kV.

La nuova sonda attiva RT-ZS60 da 6 GHz si presta bene per le attività di collaudo e caratterizzazione di interfacce con segnali veloci, come moduli di memoria DDR e tante altre applicazioni di ricerca e sviluppo dove l'integrità dei segnali è un fattore critico del progetto.

Il carico offerto al circuito in esame dalla nuova sonda RT-ZS60 è di appena 1 MΩ e 0,3 pF, sia in continua che alle frequenze più elevate, mentre il rumore è di soli 2 mV RMS e la linearità di ben 70 dB THD (distorsione armonica totale).

La dinamica dei segnali acquisibili dalla sonda è di ± 8 V, il che consente di osservare con grande accuratezza anche segnali veloci con grande variazioni di ampiezza. Inoltre, tramite l'adattatore RT-ZA9, la stessa sonda può essere utilizzata anche con gli analizzatori di segnali e di spettro prodotti da Rohde & Schwarz.

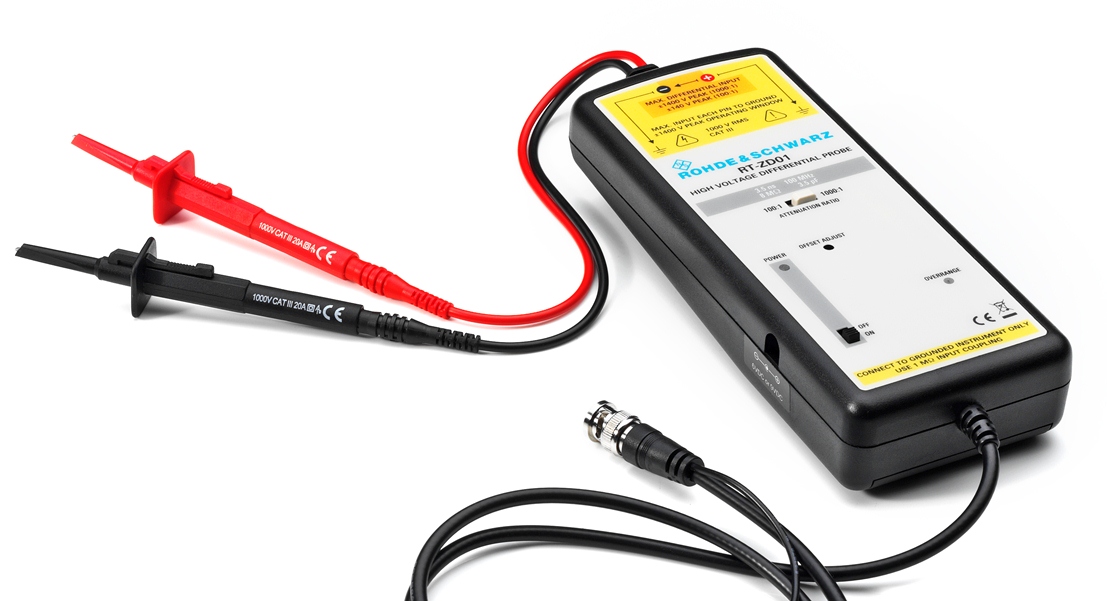

La sonda attiva differenziale ad alta tensione RT-ZD01 è rivolta invece alla applicazioni industriali e del settore automobilistico dove è necessario eseguire prove in sicurezza su segnali di tensione elevata.

La sua certificazione di sicurezza è CAT III, mentre il rapporto di reiezione di modo comune (CMRR) di -80 dB permette alla sonda RT-ZD01 di eseguire tramite l'oscilloscopio misure di precisione molto elevata.
