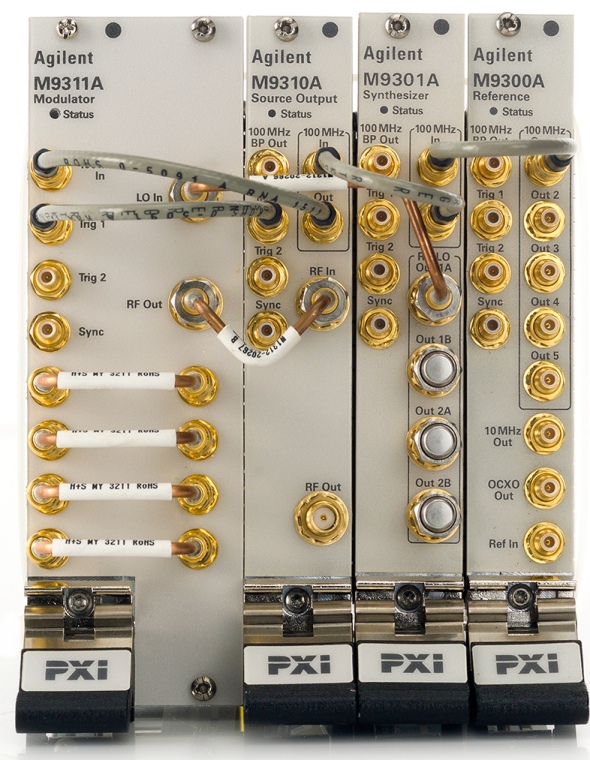

Generatore di segnali vettoriali Agilent M9381 PXIeIl nuovo generatore di segnali vettoriali M9381A in formato PXIe presentato da Agilent Technologies è stato progettato per coprire la gamma di frequenze da 1 MHz a 3 GHz oppure 6 GHz con un obiettivo ben preciso: essere velocissimo.

Il risultato è la capacità di commutare livello e frequenza in 10 µs nella modalità lista (list mode) o in 250 µs mediante una classica interfaccia di programmazione.

Le velocità di commutazione di frequenza e ampiezza è una caratteristica dei generatori vettoriali molto apprezzata soprattutto da chi deve eseguire collaudi automatici, caratterizzazione e validazione di componenti e sistemi di amplificazione e ricetrasmissione a radiofrequenza, per esempio per stazioni radio base di reti pubbliche, private o militari.

Il nuovo generatore vettoriale M9381A di Agilent abbina alla sua notevole velocità anche eccelenti prestazioni di linearità e accuratezza, nonché una larghezza di banda di modulazione che può arrivare a 160 MHz.

Le versatilità delle modalita lista aiuta a migliorare velocità e flessibilità dei collaudi dando la possibilità di variare 80 parametri, tra cui frequenza, potenza e modulazione, su fino a 3.201 configurazioni che compongono la lista.

La configurazione standard del generatore Agilent M9381A permette di collaudare amplificatori di potenza, stadi di ingresso e ricetrasmettitori con una larghezza di banda standard di 40 MHz, che opzionalmente può essere estesa a 100 MHz o 160 MHz con correzioni dell'uniformità del guadagno (flatness) rispettivamente di  ±0,1, ±0,2 e ±0,3 dB.

La potenza di uscita massima del generatore vettoriale M9381A è di +10 dBm o superiore, in funzione dello standard di modulazione utilizzato, con un minimo degrado del rapporto di potenza del canale adiacente (ACPR). Ad esempio, nel caso delle prove sui segnali W-CDMA (test model 1, 64 DPCH) il valore di ACPR raggiunge i -70 dBc e la potenza un uscita fino a +19 dBm può essere controllata con un'accuratezza di ±0.4 dB.

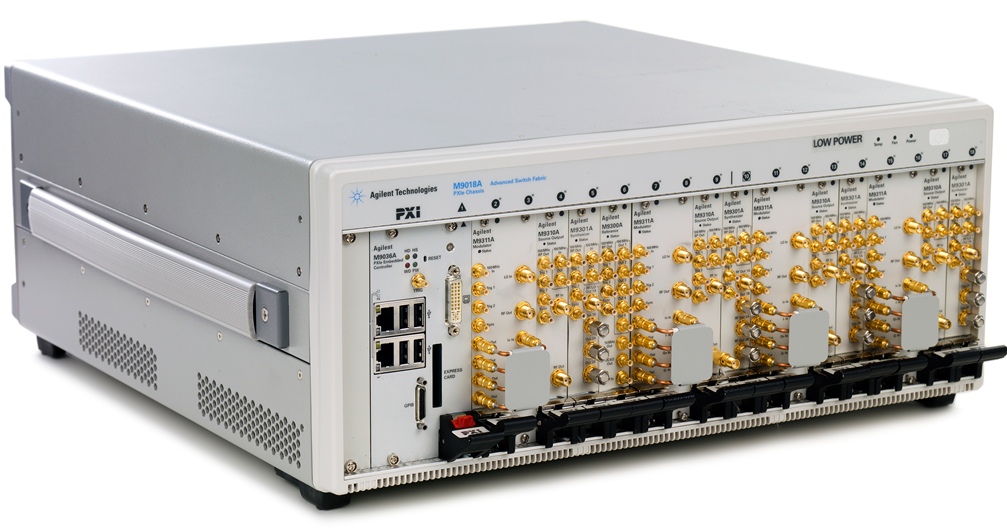

4 generatori vettoriali Agilent M9381 in un singolo cestello PXINella sua configurazione completa, il generatore vettoriale Agilent M9381A PXIe occupa cinque slot ed è composto dai sequenti moduli: modulatore vettoriale digitale M9311A, sorgente di uscita M9310A, sintetizzatore M9301A e riferimento di frequenza M9300A. Pertanto, in un singolo cestello PXIe da 18 slot è possibile inserire fino a quattro generatori di segnale vettoriali, che utilizzano un singolo modulo di riferumento di frequenza in comune.
