L'azienda russa Advantex ha presentato un interessante modulatore vettoriale compatto utilie per generare segnali modulati digitalmente su portanti con frequenza compresa tra 100 MHz e 4 GHz.
La larghezza di banda dei segnali modulanti in fase e in quadratura (I e Q) di ben 500 MHz permette di generare segnali di stimolo per collaudare sistemi di comunicazione che lavorano anche con modulazioni digitali complesse.

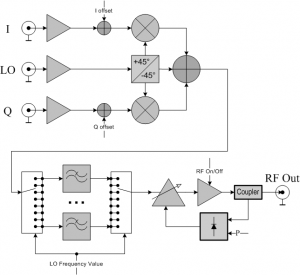

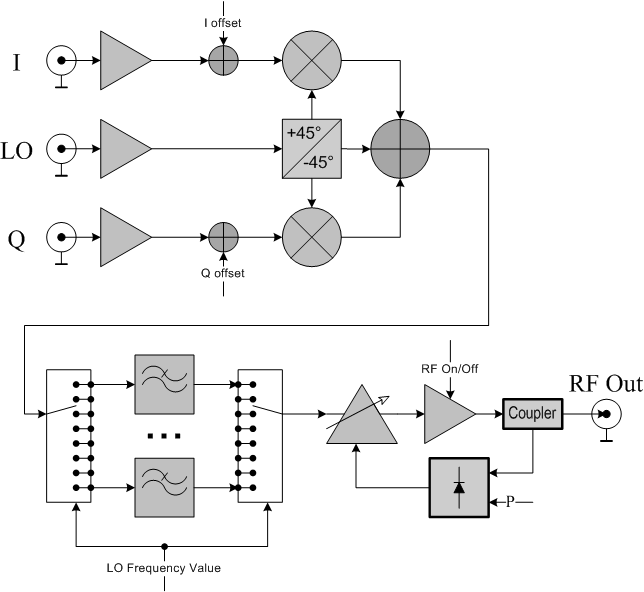

Lo schema a blocchi del modulatore vettoriale AVM4 mostra come il segnale della portante presente all'ingresso LO venga sfasato di 45° in anticipo e in ritardo per essere moltiplicato rispettivamente con i segnali provenienti dagli ingresso dei segnali in banda base I e Q.
Il segnale modulato risultante viene filtrato per eliminare i prodotti di intermodulazione indesiderati e poi passato ad uno stadio di controllo automatico del guadagno.
La soppressione delle bande laterali dei segnali I e Q è garantita in una gamma di valore da -40 dB a -60 dB, mentre la soppressione della portante è di -60 dB.
Il livello del segnale di uscità può essere impostato con una risoluzione di 0,05 dB entro la gamma di valori compresa tra -30 dBm e +20 dBm con un'accuratezza assoluta di ±0,2 dB.
Il modulatore AVM si può programmare da remoto tramite le interfacce USB e RS-232 incorporate mediante i classici comandi SCPI.
