Tektronix ha annunciato la disponibilità di SerialXpress, un nuovo pacchetto software avanzato in grado di eseguire la sintesi diretta delle forme d’onda per il test dei ricevitori di dati seriali ad alta velocità, ideale sia nel test degli standard dei dati seriali SATA, SAS, PCI-Express, HDMI e DisplayPort che in tutte le altre tecnologie di bus seriale operanti a un massimo di 6 Gbps.

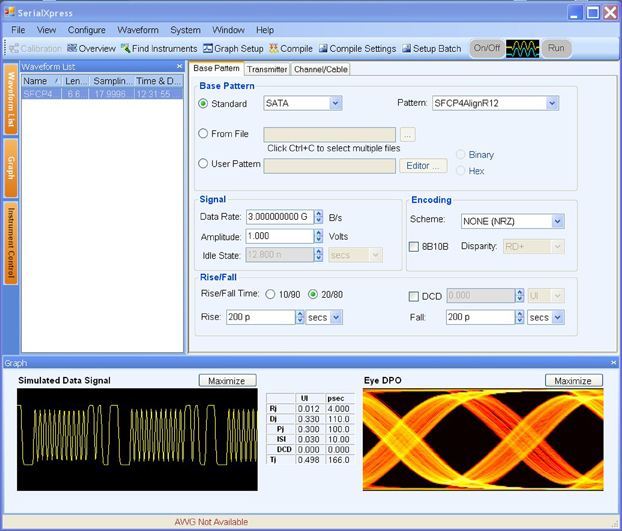

SerialXpress gestisce la creazione di queste forme d’onda per la trasmissione ad alta velocità della serie di generatori di forme d’onda arbitrarie AWG7000. Un’interfaccia facile da usare fornita nel pacchetto software SerialXpress rende la creazione e la gestione di forme d’onda seriali ad alta velocità di gran lunga più intuitive.
La serie AWG7000 con software SerialXpress è il permmette di eseguire rapidamente i test delle condizioni limite e di misurare il BER dei ricevitori, evitando la necessità di utilizzare diversi strumenti e configurazioni di test più complicate.
Il software SerialXpress offre queste capacità insieme ai generatori di forme d’onda arbitrari AWG7000 tramite l’uso della sintesi diretta. La sintesi diretta è un metodo flessibile e ripetibile per creare forme d'onda ideali o anomale comprendenti jitter periodico e casuale, pre/de-enfasi, emulazione dei canali, stati di inattività e parametri SSC.
Ciò elimina la necessità di impiegare molteplici strumenti di test, come generatori di onde sinusoidali, generatori di rumore, ripartitori di potenza e combinatori di potenza che, oltre a complicare l’intera configurazione di test, richiedono anche una più impegnativa attività di calibrazione.Il prezzo di riferimento di SerialXpress parte da € 5.920.
