La nuova versione MDO4000B dell'oscilloscopio multidominio Tektronix rappresenta l'evoluzione dell'innovativo strumento presentato due anni fa che combina le funzioni di oscilloscopio digitale a segnali misti e analizzatore di spettro.

Lo strumento è caratterizzato da prestazioni migliorate e, quando utilizzato insiena al software Tektronix SignalVu-PC permette di eseguire una completa analisi vettoriale sui segnali a banda larga che può essere sfruttata ad esempio per verificare il corretto funzionamento dei collegamenti wireless WLAN 802.11 a/b/g/j/n/p/ac.

Tra i miglioramenti apportato all'oscilloscopio multidominio rispetto alla serie precedente, segnaliamo:

• Gamma dinamica priva di rumore (SFDR) fino a 60 dBc e tipico fino a 65 dBc
• Rumore di fase migliorato di 20 dB che permette di effettuare misure ravvicinate delle spurie e la valutazione più accurata del rumore di fase
• Calibrazione vettoriale dei dati I&Q che consente di effettuare delle misure vettoriali e di modulazione molto accurate
• Tempo massimo di acquisizione RF raddoppiato da 79 ms a 158 ms, quindi è possibile correlare i segnali più a lungo nel tempo con il resto del sistema, ad esempio per catturare più burst di segnali modulati
• Limite inferiore di frequenza abbassato da 50 kHz a 9 kHz, per facilitare la diagnostica di interferenze elettromagnetiche sulla gamma di frequenze specificata dalle normative internazionali

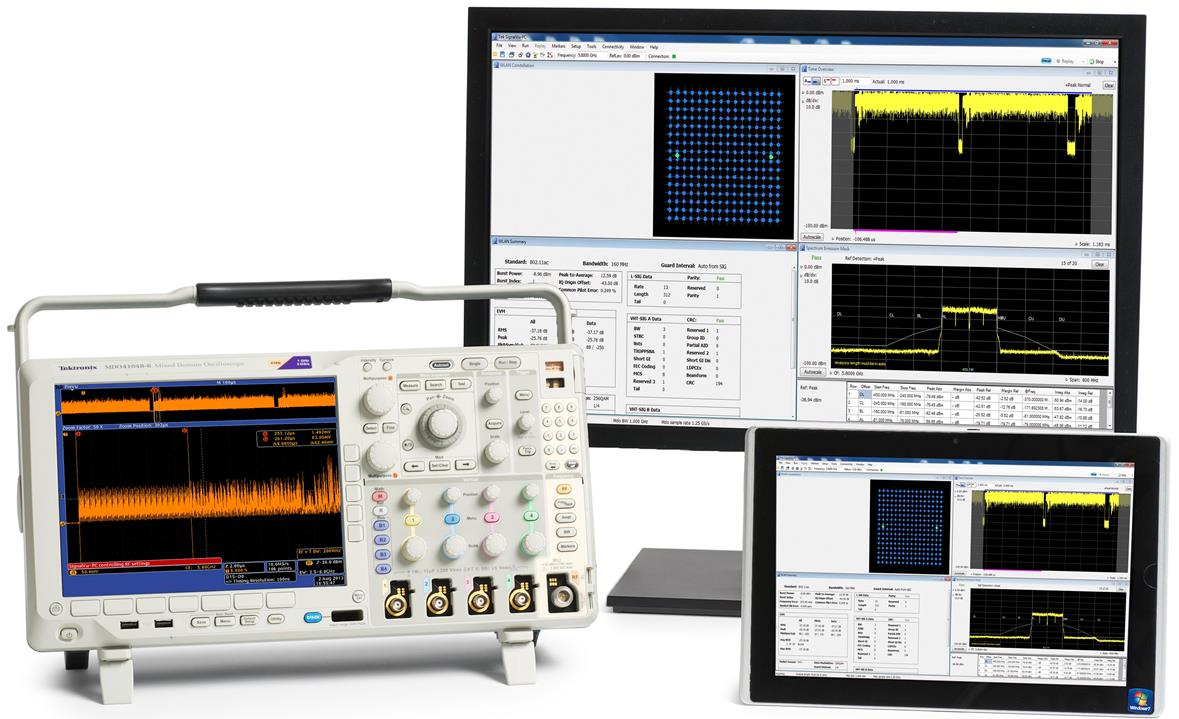

L'abbinamento con il software di analisi dei segnali vettoriali SignalVu-PC, l'oscilloscopio MDO4000B permette di eseguire analisi vettoriali su una larghezza di banda superiore a 1 GHz, per effettuare attività di misura e collaudo in ambito RF, come l'analisi di modulazione in generale, l'analisi dell'impulso, la verifica di frequenza e fase, la gestione dei segnali radar e dello spettro di frequenza.
