Keysight Technologies ha presentato una nuova serie di sonde per effettuare misure ad alta tensione con l'oscilloscopio con larghezza di banda massima di 200, 300 e 500 MHz.

Le nuove sonde sono tutte ottimizzare per garantire un elevato rapporto di reiezione alle tensioni di modo comune (CMMR) e sono affiancate da una serie di accessori che ne facilitano l'impiego in applicazioni di collaudo su alimentatori, dispositivi di potenza e azionamenti per motori elettrici.

La sonda differenziale Keysight N2804A offre una larghezza di banda sino a 300 MHz e tensioni massime differenziali di ±300 Vdc e AC di picco.

La sonda differenziale N2805A da 200 MHz viene fornita con un cavo di collegamento lungo ben 5 m, che permette di raggiungere comodamente apparecchiature da collaudare anche piuttosto distanti.

Le sonde hanno una resistenza di ingresso differenziale di 4 MΩ e una capacità di ingresso di appena 4 pF, che permette di minimizzare il carico sul circuito.

I modelli N2804A e N2805A sono compatibili con gli ingressi AutoProbe 50 Ω presenti sugli oscilloscopi Keysight, che effettuano in automatico la configurazione dello strumento in base alle caratteristiche della sonda.

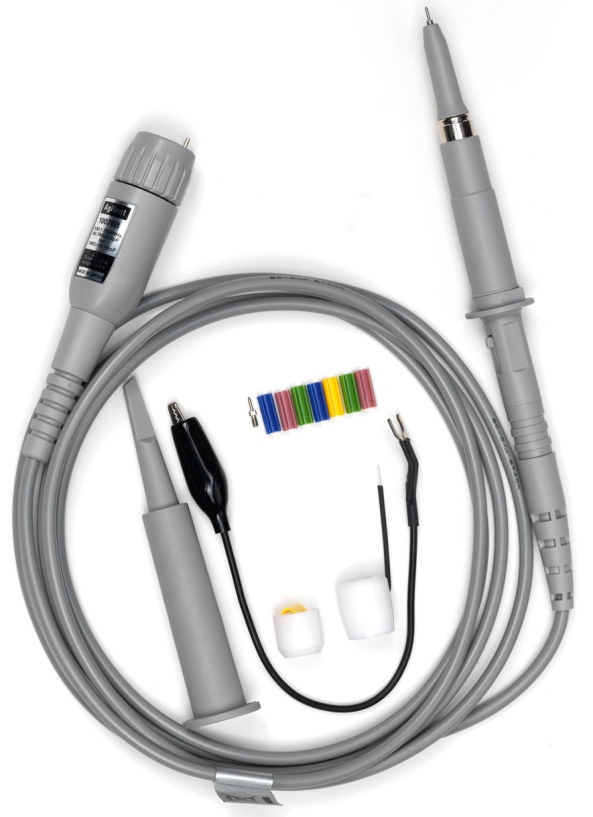

Infine, la sonda passiva con attenuazione 100:1 Keysight 10076C offre una resistenza di ingresso di 66,7 MΩ che garantisce un basso carico sul circuito in prova e permette di misurare segnali riferiti a massa fino a 500 MHz quando viene collegata a massa con un contatto a molla che riduce il carico induttivo.
