LeCroy e Batter Fly offrono sul mercato italiano tra i prodotti della linea Teledyne LeCroy Standard Applications (SA) i nuovi oscilloscopi WaveAce 1000 e 2000 e l’analizzatore Logico USB LogicStudio, un connubio di strumenti completamente integrati che rappresentano una soluzione flessibile e completa di misura ed analisi dei segnali misti (MSO).
Le prestazioni, la qualità e l’affidabilità Teledyne LeCroy offrono quindi a prezzi estremamaente competitivi anche per applicazioni a segnali misti con strumenti integrati molto accessibili che rappresentano la soluzione più conveniente disponibile sul mercato.
Teledyne LeCroy ha recentemente rafforzato la sua partnership con Batter Fly S.r.l., importante e accreditata realtà della distribuzione di componentistica elettronica industriale nel Nord e Centro Italia, mettendo a dispozione del mercato una completa gamma di strumenti per la misurazione, la generazione e l’analisi di segnali elettronici e bus dati seriali.
La strumentazione disponibile, che spazia dagli oscilloscopi con banda passante da 40 MHz fino a 1 GHz ai generatori di funzioni e di segnali arbitrari (AWG) fino a soluzioni per l’analisi dei bus logici in grado di integrarsi con i restanti prodotti per il collaudo digitale, seriale ed analogico, porta direttamente nelle vostre mani a prezzi sorprendenti il mondo Teledyne LeCroy.
Ogni strumento, che si tratti degli oscilloscopi della serie WaveAce, WaveJet o WaveSurfer, dell’analizzatore logico LogicStudio o del potente generatore di segnali ArbStudio, è progettato e costruito secondo gli alti standard qualitativi tipici di Teledyne LeCroy e coperto da 3 anni di garanzia e 7 anni di supporto post vendita.
La partnership con Batter Fly, grazie alla grande competenza dei suoi tecnici e all’accurato supporto e assistenza forniti, rende ancor più conveniente e affidabile la scelta delle soluzioni Teledyne LeCroy per il proprio laboratorio, la propria attività professionale o la propria istituzione accademica.
Scegliendo Teledyne LeCroy e Batter Fly si ha la certezza di ottenere un servizio diretto, puntuale e accurato per quanto riguarda la fornitura di strumenti di Test&Measurement, la dimostrazione delle loro funzioni e l’assistenza, anche coadiuvata da un Application Engineer dedicato di Teledyne LeCroy Italia, nella soluzione delle sfide tecniche più complesse.
Ed ora vediamo nel dettaglio la nuova soluzione integrata per Segnali Misti (MSO) di Teledyne LeCroy.

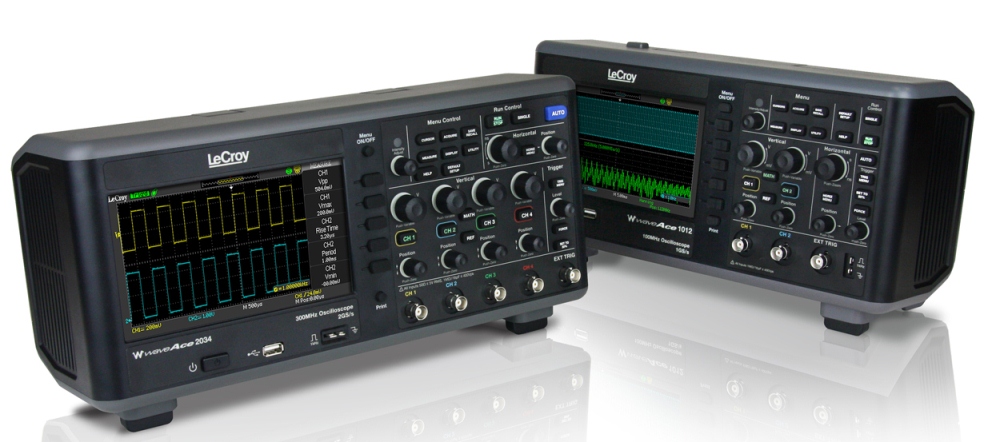

La popolare linea di oscillscopi WaveAce ora include due nuove linee per la serie di grande successo WaveAce, il WaveAce 1000 ed il WaveAce 2000.
Gli oscilloscopi WaveAce 1000 offrono frequenze di campionamento fino a 1 GS/sec con 2 Mpt di memoria nei modelli a 2 canali con banda passante da 40 MHz fino a 100 MHz, mentre gli oscilloscopi WaveAce 2000 mettono a disposizione frequenze di campionamento fino a 2 GS/sec e 24 Kpt di memoria e sono acuistabili nelle versioni a 2 e 4 canali con banda passante da 70 MHz fino a 300 MHz.
Tutti i nuovi modelli WaveAce sono dotati di ampi schermi in formato 16:9 da 7 pollici e di potenti strumenti di collaudo quali 32 misurazioni automatiche, capacità di eseguire funzioni matematiche sulle forme d’onda, collaudo Pass/Fail con maschere impostabili, un’ampia memoria interna di massa, controllo remoto e un registratore di forme d’onda.
La completa integrazione con gli analizzatori logici e i generatori di forme d’onda Teledybe LeCroy consente di creare soluzioni di test e collaudo complete ed ulteriormente espanse. Gli oscilloscopi WaveAce 1000 & 2000, grazie alla dotazione standard di 32 misurazioni automatiche, permettono di semplificare i processi di collaudo.
L’ampio schermo 16:9 da 7" è in grado di mostrare fino a 5 misurazioni contemporaneamente senza affollare eccessivamente la visualizzazione delle forme d’onda oppure tutte e 32 le misurazioni assieme con la funzione “cruscotto delle misure”.
Un’ampia gamma di parametri di temporizzazione avanzati consentono un’accurata introspezione nella relazione tra segnali su due diversi canali.
Gli oscilloscopi WaveAce mettono a disposizione 5 funzioni matematiche, utili per ulteriori analisi, tra le quali Somma, Sottrazione, Moltiplicazione, Divisione e FFT.
La FFT può essere visualizzata utilizzando fino a quattro finestre diverse e due scale verticali per ottenere una visualzzazione flessibile del dominio della frequenza.
Funzioni di collaudo Pass/Fail a maschera interne consentono invece la veloce identificazione dei problemi e mettono in evidenza il momento in cui sono avvenuti.
Con la serie WaveAce la documentazione dei risultati ed il salvataggio di screenshot, forme d’onda e settaggi personalizzati è semplice. La memoria interna può salvare fino a 20 forme d’onda e 20 settaggi personalizzati e ulteriori salvataggi per archivio possono essere eseguiti semplicemente connettendo una memory stick alla porta USB del pannello frontale.
Infine, la porta USB del pannello posteriore consente di connettere una stampante direttamente e di stampare quindi immediatamente su carta quanto visualizzato sullo schermo.
La possibilità di salvare e richiamare forme d’onda e settaggi da una memoria interna può velocizzare i tempi di test e collaudo in maniera significativa. Molti oscilloscopi non sono dotati di una memoria interna di massa sufficiente e quindi obbligano l’utente ad usare memorie di massa esterne tramite la porta USB. WaveAce invece è dotato di memoria di massa interna sufficiente a salvare fino a 20 forme d’onda, 20 settaggi predefiniti dall’utente e 2 forme d’onda di riferimento.
WaveAce 1000 e 2000 vanno ben oltre le capacità di un tipico oscilloscopio grazie al fatto che entrambi i modelli possono facilmente integrarsi con l’analizzatore logico LogicStudio 16.
Quando connessi allo stesso PC WaveAce e LogicStudio 16 trasformano qualunque PC in un oscilloscopio per segnali misti e dunque strumenti per l’acquisizione e la misurazione di segnali analogici, digitali e di bus seriali sono visualizzbili su di un unico schermo.
LogicStudio offre 16 canali, 100 MHz e fino a 1 GS/sec di analisi logica on trigger e decodifica per I2C, SPI e UART.
La connessione di un oscilloscopio WaveAce ed un l’analizzatore logico LogicStudio 16 allo stesso PC consente dunque di ottenere una soluzione di misura ed analisi di segnali misti (MSO) completamente integrata, facile da usare e molto potente ad un prezzo senza precedenti.

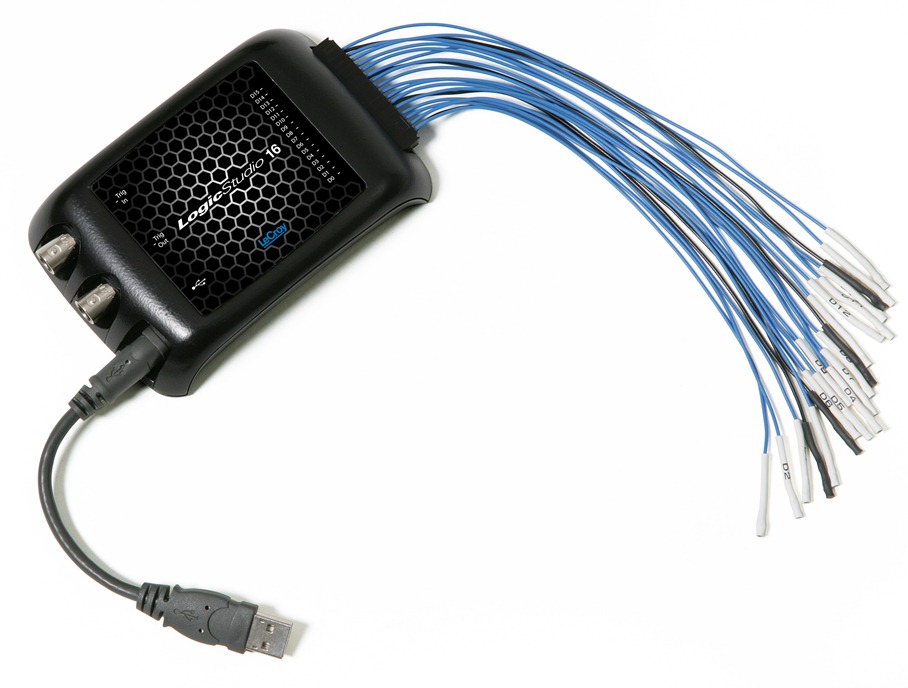

La serie LogicStudio 16 è un analizzatore logico che consente una nuova esperienza di collaudo direttamente sul PC.
L’hardware di LogicStudio 16 mette a disposizione 16 canali con elevate frequenze di campionamento di 1 GS/s ed input massimo fino a 100 MHz.
Il software invece offre una visualizzazione delle forme d’onda vivace e dinamica grazie ad una interfaccia utente molto intuitiva che può essere navigata facilmente con pochi click del mouse.
L’utilizzo di LogisStudio è semplice ma gli strumenti a disposizione sono completi e sofisticati al punto da offrire una vasta gamma di funzioni che includono i cursori della temporizzazione, esclusive funzioni di zoom e spostamento delle forme d’onda, una visuale della persistenza e una modalità di memorizzazione storica che consente di rivedere acquisizioni passate.
Sono inoltre incluse capacità di analisi dei protocolli I2C, SPI e UART in grado di decodificare le fore d’onda mentre vengono acquisite e che consentono di eseguire trigger su indirizzi o pacchetti specifici del bus.
LogicStudio va oltre queste capacità di collaudo seriale e digitale offrendo un pacchetto di strumenti ancora più completo.
Ad esempio gli ingegneri o i tecnici che utilizzano un oscilloscopio Teledyne LeCroy WaveAce possono interconnettere il software LogicStudio con l’oscilloscopio, importare forme d’onda dall’oscillosocpio in tempo reale e trasformare così il loro PC in un oscilloscopio per segnali misti in grado di offrire fino a 4 canali analogici e 16 digitali simultaneamente.
Tutti i prodotti Teledyne LeCroy della serie Standard Applications sono disponibili presso:
Via del Maccabreccia, 2 b-c
40012 Calderara di Reno (BO)
Tel. 051 64683772
Fax. 051 4146459
Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.
www.batterfly.com
