Cresce la famiglia di oscilloscopi RTE di Rohde & Schwarz che è stata ampliata con due nuovi modelli, a 2 e 4 canali, con larghezza di banda  di 1,5 GHz e 2 GHz.

Queste due nuove opzioni di banda espandono ulteriormente il campo di utilizzo di questa famiglia di strumenti, i cui modelli base partono da 200 MHz, ma che offrono prestazioni decisamente avanzate grazie alla frequenza di campionamento che arriva a 5 Gs/s e alla memoria di acquisizione che arriva a 200 Ms.

Una caratteristica peculiare degli oscilloscopi di questa famiglia è l'elevata velocità di aggiornamento delle forme d'onda, che può arrivare a 1 milione di forme d'onda al secondo, per velocizzare notevolmente la ricerca e l'identificazione di segnali intermittenti o rari durante le attività di debug.

Anche per i nuovi modelli caratterizzati da una più ampia larghezza di banda è disponibile uno stadio di ingresso estremamente sensibile, che consente di impostare la scala verticale a 500 µV/div, nonché la possibilità di attivare la modalità di acquisizione in HD, che consente di osservare i segnali con una risouzione di 16 bit.

Un'altra particolarità di questa famiglia di oscilloscopi è lo stadio di trigger, realizzato con una tecnica digitale anziché analogica, che ne garantisce la grande stabilità e sensibilità.

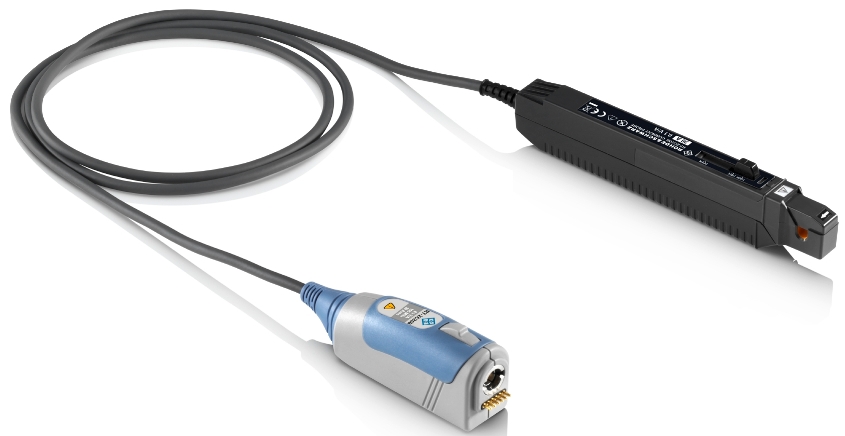

Sonda di corrente R&S RT ZC20B

Tra i numerosi pacchetti software opzionali che possono essere attivati sugli oscilloscopi Rohde & Schwarz della famiglia RTE vi è quello dedicato alle misura di potenza, che permette di studiare e caratterizzare con grande comodità tutti i circuiti di commutazione di potenza utilizzati ad esempio nei alimentatori, convertitori e azionamenti per motori.

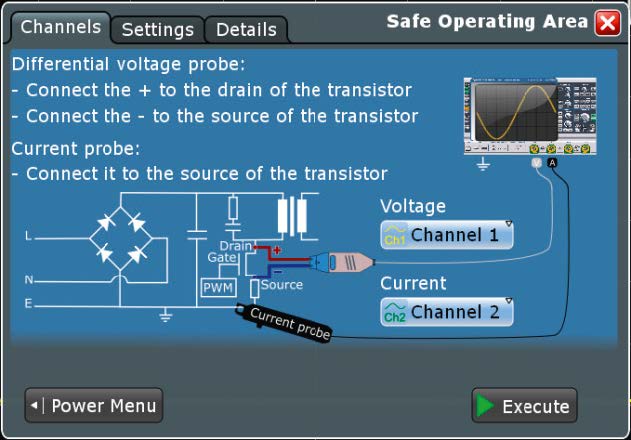

Il software dispone di procedure guidate e funzioni di misura automatiche che velocizzano l'impostazione delle misure di rendimento, della valutazione dell'area operativa sicura e dei tempi di commutazione dei transistor di potenza.

In quest'ambito Rohde & Schwarz ha recentemente presentato una nuova sonda di corrente, il modello R&S RT-ZC20B, con il quale si possono misurare correnti continue e alternate fino a 100 MHz di banda con intensità massime di 30 A (RMS) e 50 A (picco) con una risoluzione minima di 10 mA.

La sonda viene alimentata direttamente dalla presa sugli oscilloscopi Rohde & Schwarz compatibili e, grazie alla modalità ad alta risoluzione supportata dagli strumenti delle famiglie R&S RTO e RTE, permette osservare con grande dettaglio anche correnti dell'ordine del 1 mA per valutare il comportamento degli alimentatori e convertitori che lavorare con frequenza di commutazione elevate.
